Deconectați modulul de distribuție a puterii comutatorului 2P/4P

Date tehnice
Model	LONQ-40.X LONQ-40.I LONQ-40.F
Tip	PV DC Deconectare întrerupător izolator
Şir	2 în 2 out sau 2 în 1 sau 1 în 1 sau 1 în 2
Curent evaluat în (a)	32	32	32	32	32	23
Tensiune de lucru evaluată UE (V)	300	600	800	1000	1200	1500
UI de tensiune de izolare evaluată (V)	1500V
Pol	4p
Impuls evaluat tensiunea UIMP (kV)	8
Rezistența la timp scurt ICW curentă (KA)	1
Metoda de cablare	Non-polarizat
Standard	IEC/EN60947-3 GB/T 14048.3
Caracteristică de insolare	Da
Grad retardant de flacără	UL94V-0
Material pentru locuințe	PA
Material conductor	Cupru placat cu argint
Certificat de calitate	Tuv 、 ce 、 CB 、 UKCA 、 AZ 、 CCC 、 ISO9001 、 ROHS
Viață mecanică (ori)	20000
Viață electrică (ori)	6000
Poziții ale butonului	Oprit la 9 ore ， pe 12 ore
Temperatura de funcționare	-40 ℃ până la +85 ℃
Umiditate	≤95%
Altitudine	2000m
Instalare	Căile ferate din 35 mm
Detalii despre ambalaje	1pcs pe cutie interioară, 50 pc pe carton
Diagrama de cablare de contact
Conectați codul metodei	Tipul circuitului		Diagrama de câștig		Încărcați diagarm
2p (A2)	2 poli în serie pentru un șir, 1 încărcare
2p (A4)	2 poli în serie pentru un șir, total 2 încărcături
4p (4T)	4 poli în serie, pentru un șir
4p (4b)	4 poli în serie, pentru un șir
4p (4s)	4 poli în serie, pentru un șir

Deconectare PV
Comutator încorporat

DC1200V 32A 2in 2Out

Circuitul Lsolation

Protecție de supra-tensiune

Protecția pe scurtcircuit

Material: PA

IP66Durabil

Rezistență la UV

Retardant de flacără

Non-polarizat

-40 ℃ ~ +85 ℃

DIMENSIUNE

L*W*H: 71.5*65,7*105 (mm)

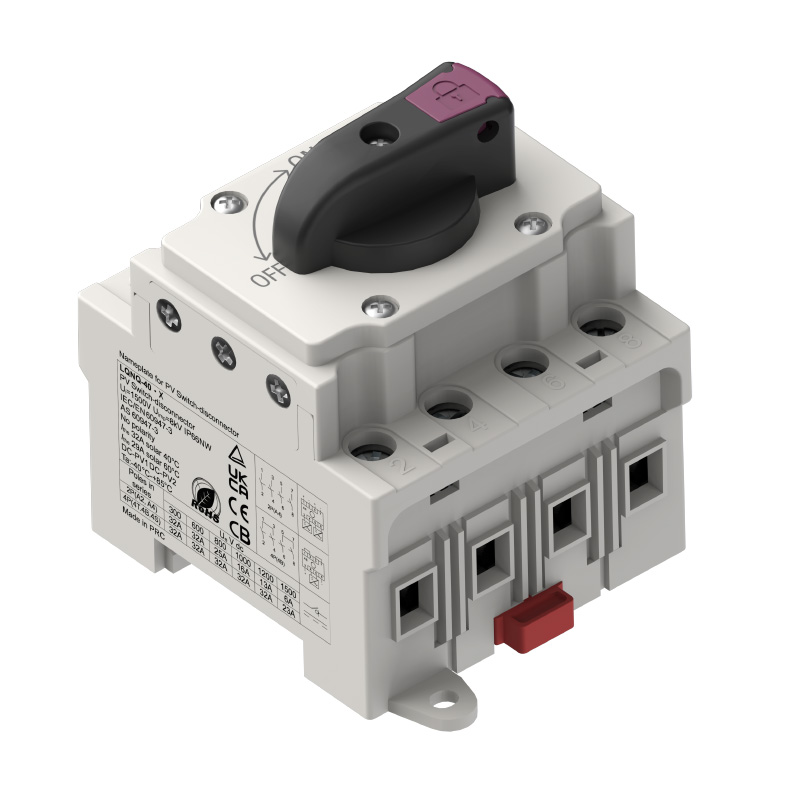

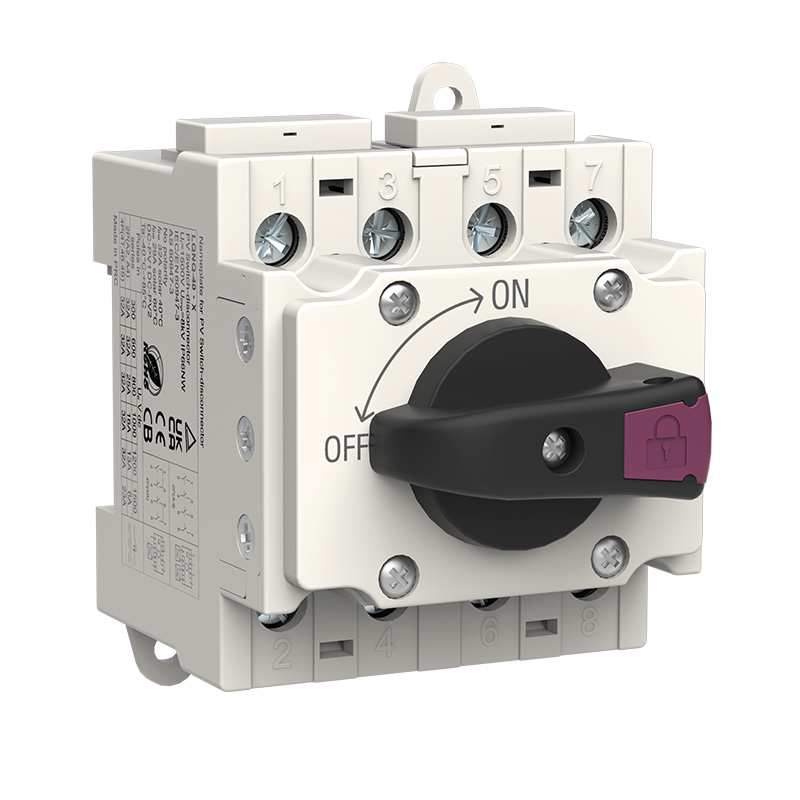

LONQ-40.X

LONQ-40.I

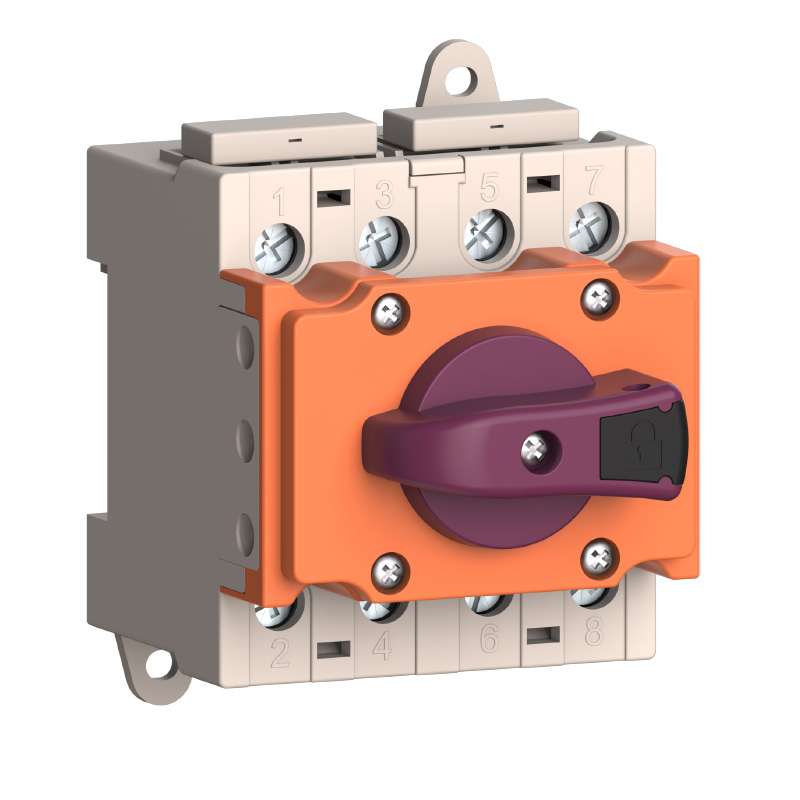

LONQ-40.F

Ambalaje ferme

garantați înlocuirea mărfurilor deteriorate

1Produs în cutia interioară

3 straturi de hârtie de kraft îngroșată

2Cutie de ieșire

5 straturi ondulat în plus

3Livrare

Expediere rapidă

Model	Poli	Cutie interioară (PC -uri/cm)	Cutie de ieșire (cm)	Qty (PC -uri)	G.W. (KGS)
LONQ-40.2-2-	4p	1/26*10.8*12	57,5*27,5*49.5	20	21

Complet certificat

Producători de sursă de marcă, cu calitate ridicată și preț scăzut

Notă: Contactați -ne pentru mai multe certificate

Instalare și cablare

Instalare și demontare

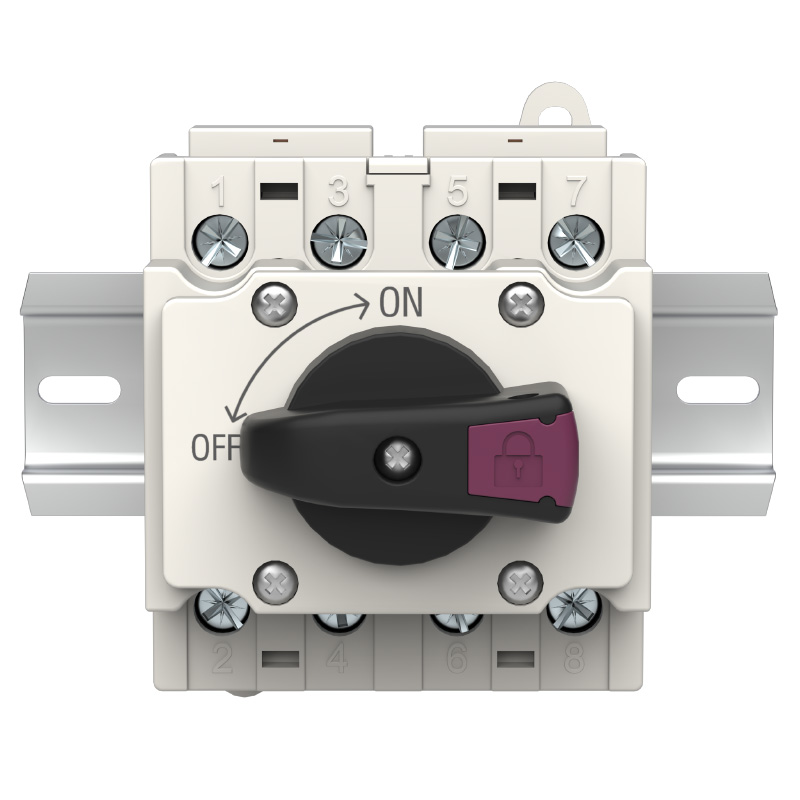

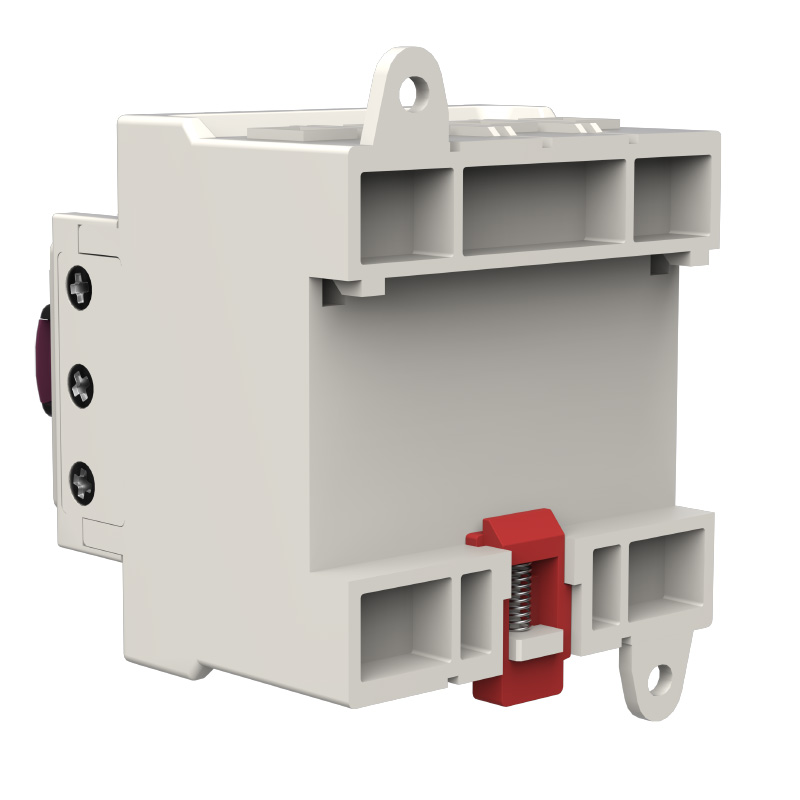

DIN Rail

Instalați orizontal de șină de 35 mm într -un mediu stabil.

Instalare

①.hang slotul de comutator de deconectare de pe șina DIN
②.Push capătul inferior al comutatorului de deconectare la șina DIN

Dezasamblare

①.Push comutatorul în sus
②.Turn capătul superior al vrăjitoarei din calea ferată

Conectați firul

1 în 1

1 în 1

1 în 1

2 în 2

Sfat:
Proiectare de cablare ne-polarizată, o varietate de metode de cablare, Mai multe metode de conectare ne pot contacta!

Detalii despre produs

Retardant de flacără

Foarte adaptabil

Rezistență la impact

Stingerea rapidă a arcului,
Tensiune de izolare până la 1500V

Coroziune-
Șuruburi rezistente

Trece spray de sare
Testați 48 de ore
fără coroziune

Cupru gros cu
Contacte placate cu argint

O mai bună conductivitate
și stabilitate

Magneți

Arc rapid
stingere

Locuință PA

Durabil,
UL 94V-0
Retardant de flacără

Scenariu de aplicație

Familia de produse

(NOTĂ: Gaura necesară)

Modelat:

LQNQ-40

Şir:

1 șir

Vizualizați mai multe

Modelat:

LQNQ-40.1PV

Şir:

1 șir

Vizualizați mai multe

Modelat:

LQNQ-40.2PV

Şir:

2 șir

Vizualizați mai multe

(Notă: cablarea necesară)

Modelat:

LQNQ-40.M12

Şir:

1 șir

Vizualizați mai multe

(Notă: cablarea necesară)

Modelat:

LQNQ-40.M20

Şir:

1 sau 2 șir

Vizualizați mai multe

(Notă: comutator încorporat)

Modelat:

LQNQ-40.2-2

Şir:

2 șir

Vizualizați mai multe

(Notă: comutator încorporat)

Modelat:

LQNQ-40.X

Şir:

1 sau 2 șir

Vizualizați mai multe

Modelat:

LQNQ-40.I

Şir:

1 sau 2 șir

Vizualizați mai multe

(Notă: Accesorii PV)

Modelat:

Conectori PV

Curent evaluat:

6a ~ 60a

Vizualizați mai multe

Aspectul global al CNLONQCOM

Bine ați venit pentru a deveni agentul nostru

Vom oferi agenților noștri:

1. Preț mai favorabil
2. Canalele de expoziție/vânzări
3. Protecția prețurilor din zonă
4. Suport OEM/ODM
5. Asistență tehnică și accesorii
6. Reducere anuală de vânzări țintă

● CNLONQCOM este un producător specializat în producerea modulului de distribuție a puterii comutatorului de deconectare 2P/4P, conceput pentru sisteme fotovoltaice rezidențiale sau comerciale cuprinse între 1kw și 20kW. Aceste întrerupătoare sunt destinate instalării între panourile solare și controlerele de încărcare, panourile solare și invertoarele sau între panourile solare în sine.

● Prezentând deconectorii de comutator fotovoltaic pre-conectat cu conectori solari, produsele noastre permit instalații mai rapide și mai sigure. Cu capacitatea de a deconecta încărcările de până la 8 ori mai mari decât curentul nominal, acestea sunt o alegere ideală pentru orice ocazie care necesită o izolare electrică, cum ar fi reparația, întreținerea, inspecția și instalarea.

● În plus, modulul nostru de distribuție a comutatorului de deconectare 2p/4p este realizat din carcasă PA cu rating UL94V-0 Retardant Flame, rezistent la UV, iar conductorul este confecționat din cupru gros cu placare de argint pentru o generare de căldură scăzută.

● Compatibilitatea disconectoarelor noastre de comutare fotovoltaice cu conectori solari o face potrivită pentru sistemele de energie solară în RV-uri, nave și sisteme solare off-grid/pe grilă, special concepute pentru sisteme solare de casă și sisteme solare comerciale. Oferă o protecție completă cu un comutator de izolator independent și închis și un lacăt care îl asigură REM
