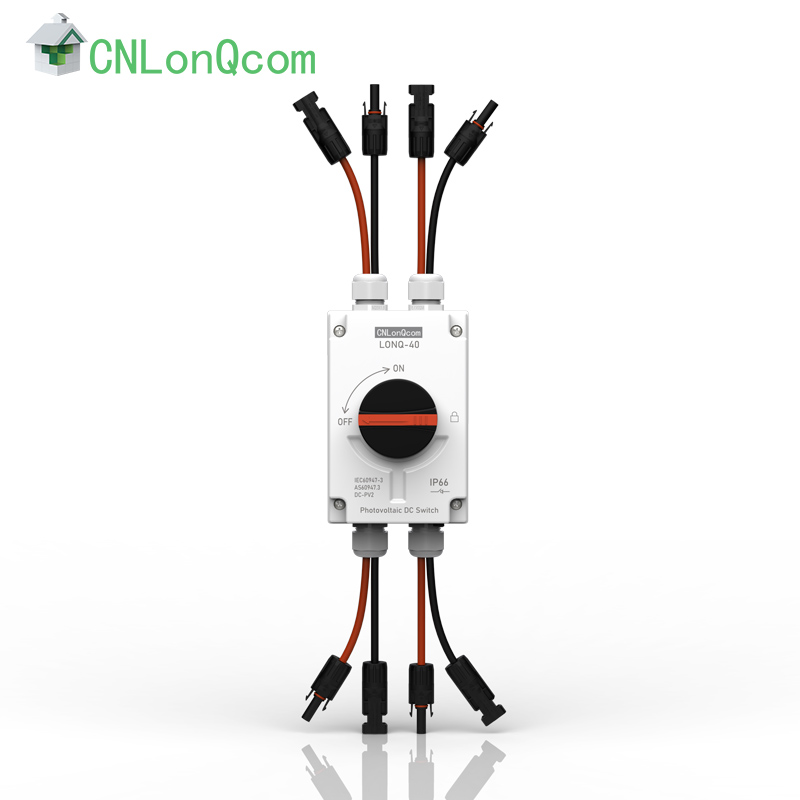

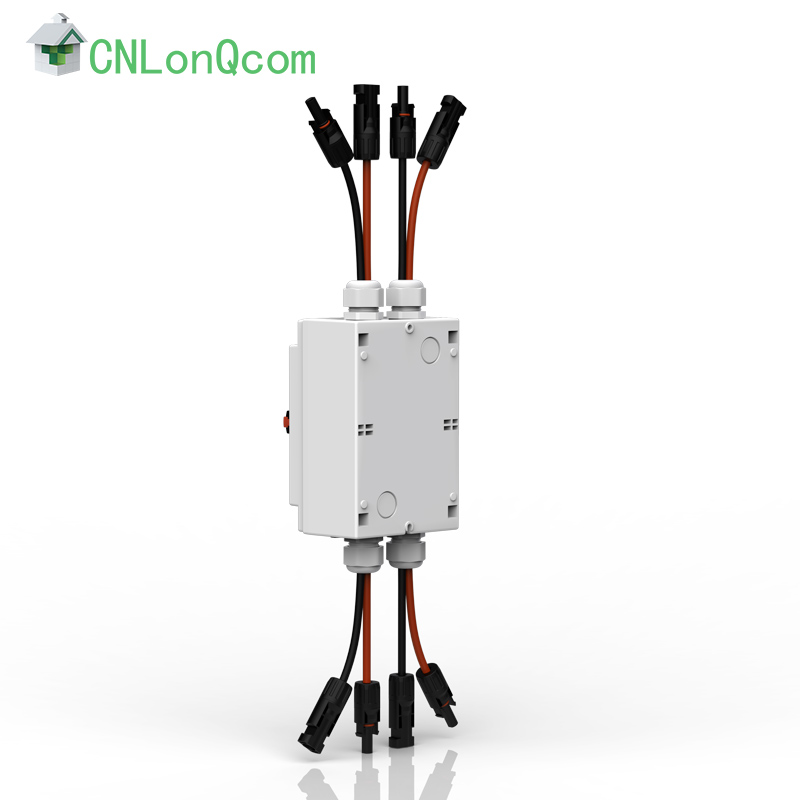

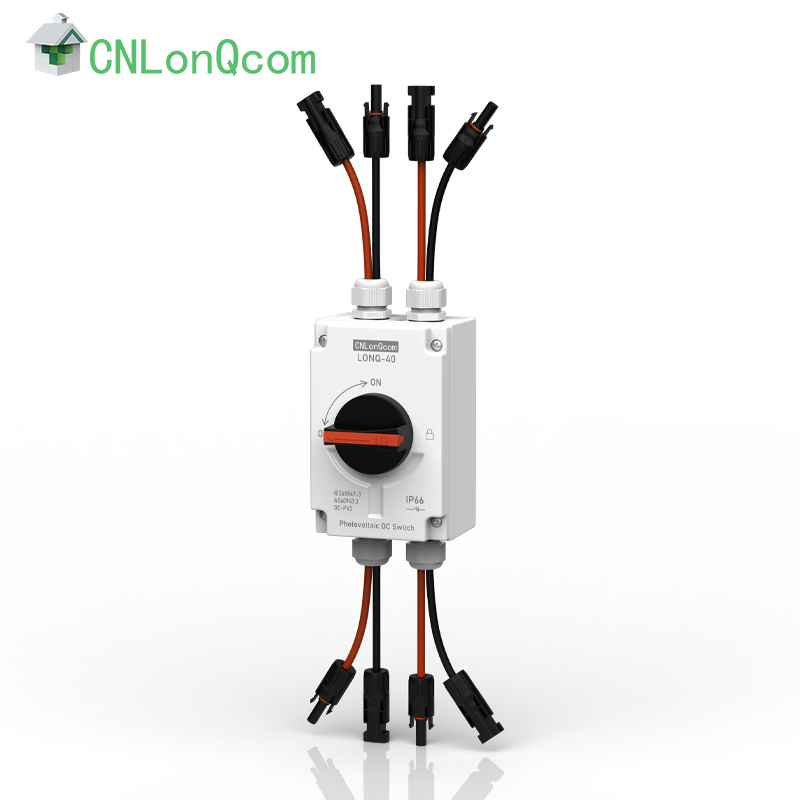

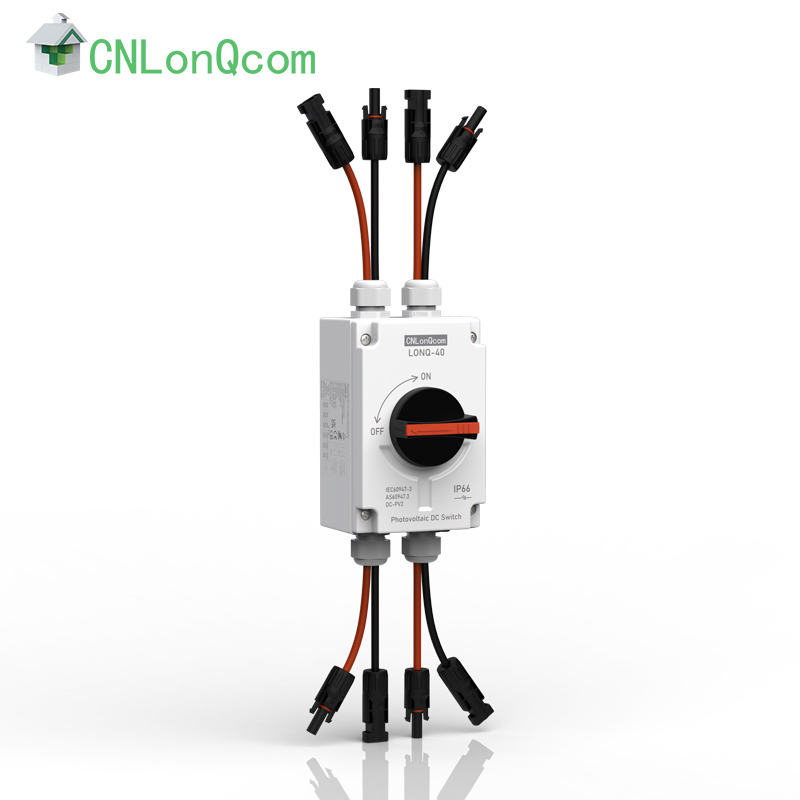

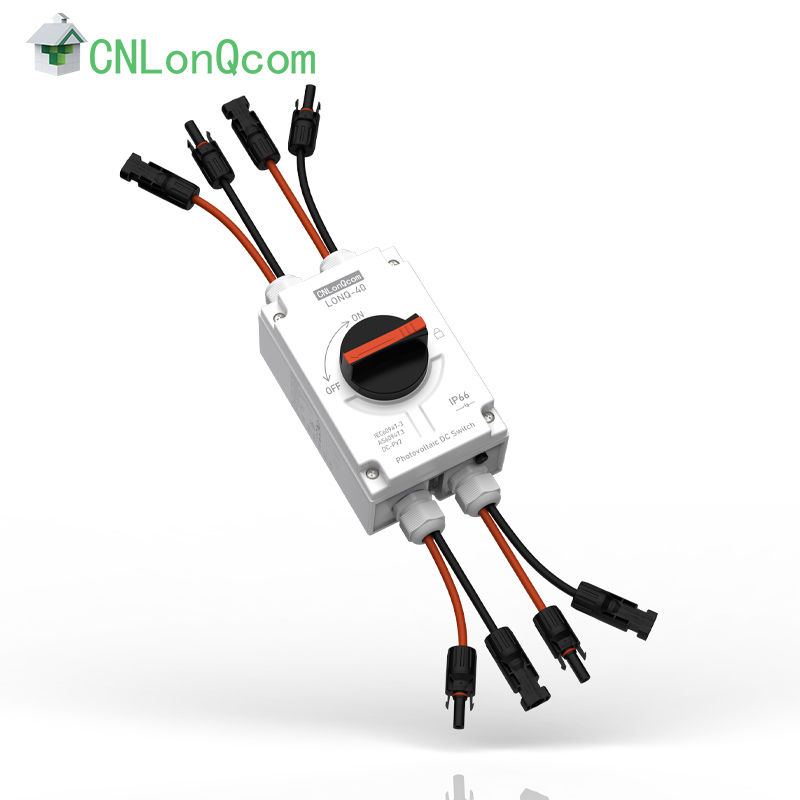

CNLonQcom este un producător și furnizor profesionist de întrerupător-sezionator fotovoltaic 1500V 32A 2-2 utilizat în sistemele de distribuție a energiei fotovoltaice.
Parametrii principali | unitate | LONQ-40 | |
Tensiunea nominală de izolație | Ui | V | 1500 |
Curent termic nominal | Ith | A | 32 |
Tensiune nominală de rezistență la impuls | Ump | V | 8000 |
Capacitate nominală de scurtcircuit | lcw | A | 1000 |
Secțiuni transversale maxime ale cablurilor (inclusiv jumper) |
|
|
|
Solid sau standard | mm2 | 2,5-6 | |
Flexibil | mm2 | 2,5-6 | |
Flexibil (+ capăt de cablu multipolar) | mm2 | 2,5-6 | |
Cuplu |
|
|
|
Strângerea șuruburilor terminale de cuplu M4. | Nm | 1,2-1,8 | |
Strângerea șuruburilor de montare a carcasei | Nm | 1,5-2,0 | |
Strângerea șuruburilor butonului de strângere | Nm | 0,5-0,7 | |
Pornirea sau oprirea cuplului | Nm | 0,9-1,3 | |
Cuplul cablajului pe bază | Nm | 1.1-1.4 | |
Parametri generali |
|
|
|
Pozițiile butoanelor |
|
OPRIT la 9 ore, PORNIT la 12 ore | |
Durata de viata mecanica |
|
10000 | |
Numărul de poli DC |
|
2 sau 4 | |
Temperatură de lucru |
|
-40 până la +85 | |
Temperatura de depozitare |
|
-40 până la +85 | |
Gradul de poluare | ℃ | 2 | |
Categoria de supratensiune | ℃ | III | |
Clasament IP al arborelui și al montajului nul |
|
IP66 |
SCHEMA DE CONEXIUNI
Volum mic
Material ignifug
lp66
Scurt Fox Flying
Complet Accesorii
-40℃~+85℃ Interval de temperatură ambientală
Design nepolar
Testarea este conformă cu AS 60947.3:2018, EN IEC 60947-3:2021,Categoria de utilizare: DC-PV2 | Pol | Nr. de șiruri | Numărul piesei | ||||
600V | 800V | 1000V | 1200V | 1500V | |||
PV2 | PV2 | PV2 | PV2 | PV2 |
|
|
|
32A | 32A | 25A | 13A | 6A | 2 | 1 | LONQ-40-2 |
32A | 32A | 25A | 13A | 6A | 4 | 1 | LONQ-40-4 |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4S |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LONQ-40-4B |
32A | 32A | 32A | 32A | 23A | 4 | 1 | LQNQ-40-4T |
Tip |
PEDSC100R/120R | Contacte Graficul cablajului | Exemplu de comutare |
2-Poli | 2 |
![]() |
![]() |
4-Poli | 4 |
![]() |
![]() |
4 poli cu intrare și ieșire deasupra | 4T |
![]() |
![]() |
4-Poli cu intrare și ieșire de jos | 4B |
![]() |
![]() |
4-Poli cu intrare în partea de sus Ieșire în jos | 4S |
![]() |
![]() |
