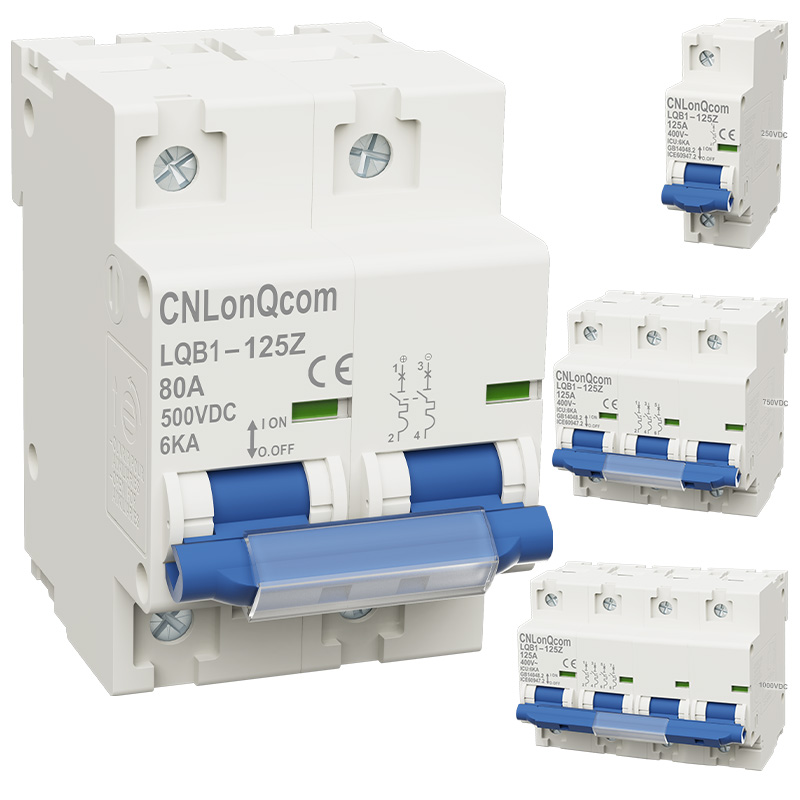

CNLonQcom este o fabrică din China specializată în fabricarea întrerupătorului DC LQB1-125Z. Aceste întrerupătoare sunt utilizate pentru protecția și controlul la supracurent în sistemele de stocare a bateriilor solare fotovoltaice și în circuitele DC. Sunt disponibili în diferiți curenți nominali, cum ar fi 10A, 16A, 32A, 40A, 50A, 63A, 80A, 100A și 125A.

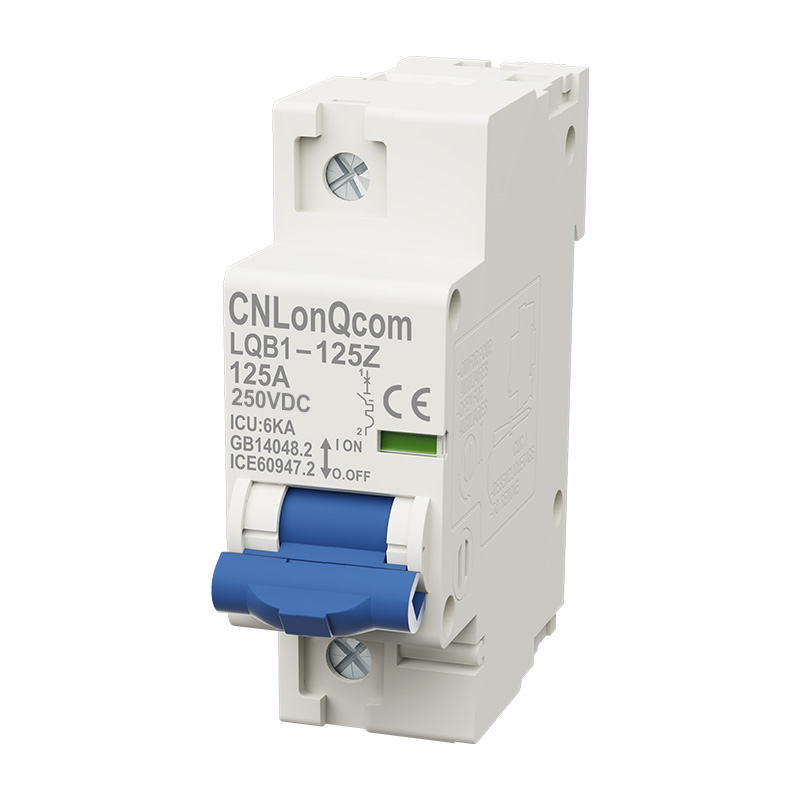

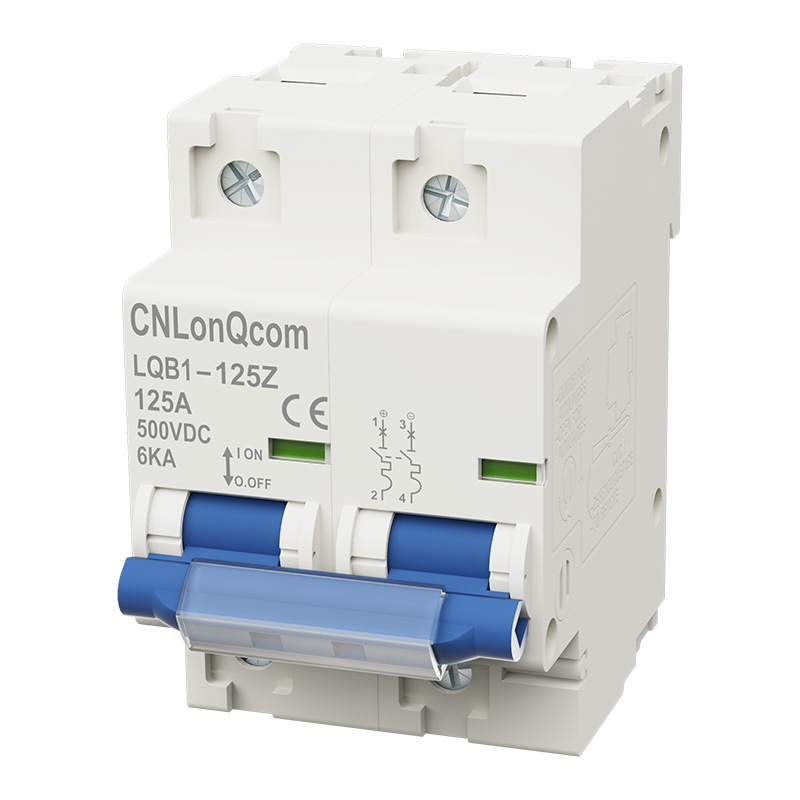

Întrerupător seria LQB1-125Z | LQB1-125Z | ||||
Curent nominal de grad de cadru (A) | 125 | ||||
|
Performanta electrica | ||||

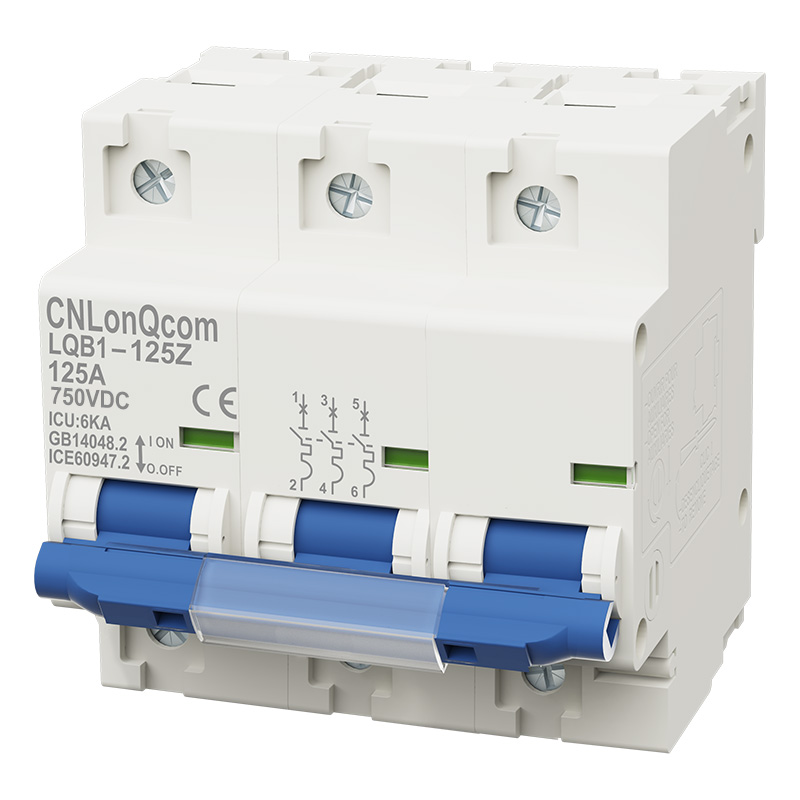

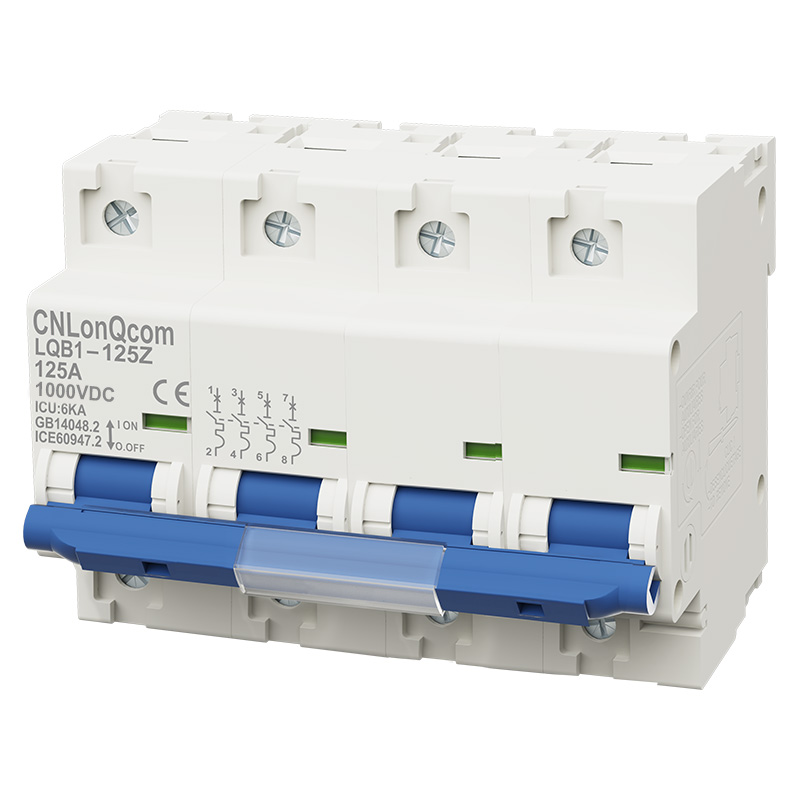

Tensiune nominală de funcționare Ue (V DC) | 1P: DC250V 2P:DC550V 3P:DC750V 4P:DC1000V | ||||
Curent nominal In (A) | 125 | ||||
Tensiune nominală de izolație Ui (V DC) | 1P: DC250V 2P: DC550V 3P: DC750V 4P: DC1000V | ||||
Tensiune de impact Uimp (kV) | 4 | ||||
Capacitate maximă de rupere lcu (kA) | 6 | 6 | 6 | 6 | |
Executați capacitatea de rupere lcs (%lcu) | 75% | 75% | 75% | 75% | |
Tipul curbei | C | ||||
Tip de călătorie | Termo-magnetic | ||||
Mecanic | Valoarea medie reală | 20000 | |||
Valoare standard | 8500 | ||||
Electric | Valoarea medie reală | 2500 | |||
Valoare standard | 1500 | ||||
|
Control și indicare | ||||
Declanșare șunt (SHT) | Opțiune | ||||
Declanșare la subtensiune (UNT) | |||||
Contact auxiliar (AX) | |||||
Contact de alarmă (AL) | |||||
|
Conectare și instalare | ||||
Capacitate cablare (mm2) | În ≤ 32A,1~25mm2,1 ≥40A,10~35mm2 | ||||
Temperatura ambiantă (℃) | -90 | ||||
Altitudine | ≤ 2000 | ||||
Umidificare relativă | ≤ 95% | ||||
Nivelul de poluare | 3 | ||||
Mediu de instalare | Fără șocuri și vibrații evidente | ||||
Categoria de instalare | Clasa Ⅲ |
||||
Instalare | Sină standard DIN |
