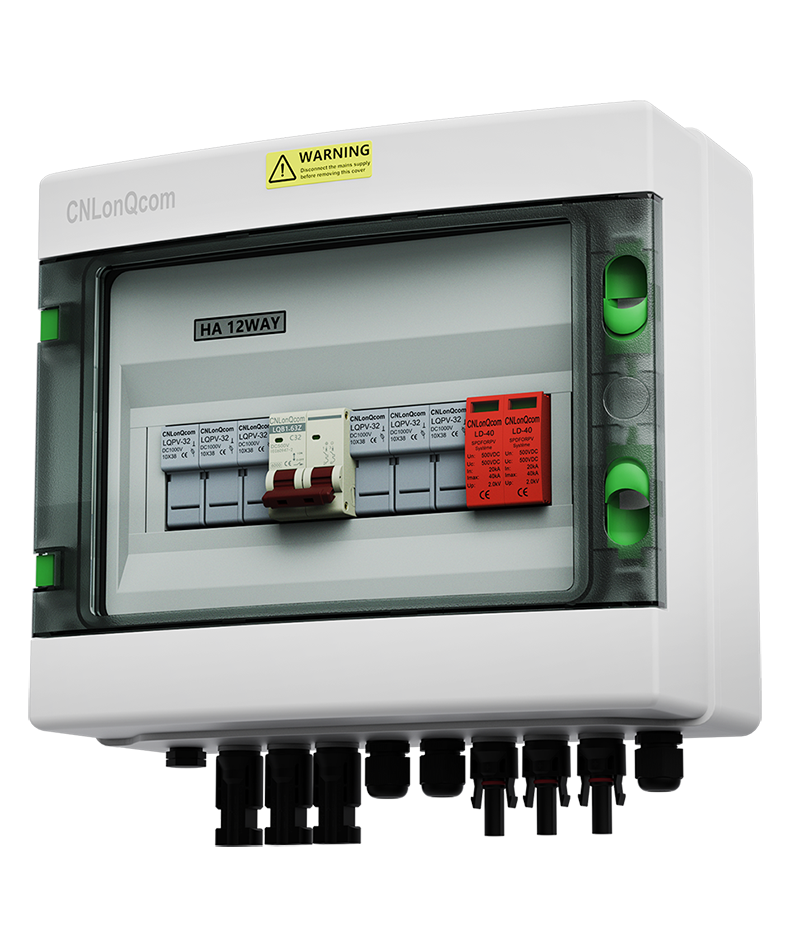

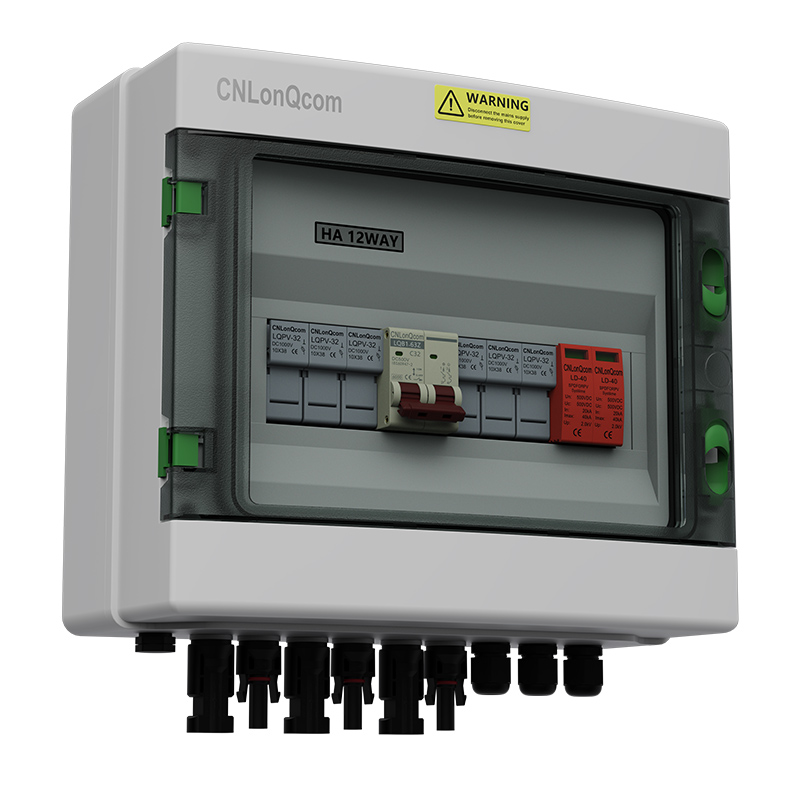

PV Combiner Box 3 în 1 Out DC500V

CNLONQCOM IP65 PV Combiner Box 3 în 1 Out DC500V/600V/800V cu întrerupător și protecție fulger pentru supratensiune și siguranță pentru sisteme DC Panel Solar în aer liber, RV, case, bărci
● Tensiune nominală: DC500V/600V/800V
● Curent nominal: 6/10/16/20/25/32/40/50/63A
● Șir: 3in 1Out
● Curent de intrare maxim pe șir: 6/10/16/20/25/30A
● Curent de ieșire maxim pe șir: 6/10/16/20/25/32/40/50/63A
● Conector: MC-4 sau PG
● Standard: IEC60269-6, IEC60947-2, IEC61643-1
● Material pentru locuințe: PC+ABS
● Certificat: CE, IP65, ROHS, ISO9001

Model:LQX 3/1B.12H DC500V/600V/800V

Trimite o anchetă

Descriere produs

Date tehnice
Model	LQX H3/1B.12 DC500V/600V/800V
Tip	MCB și SPD și FUSE
Şir	3 în 2
Tensiune nominală ue (v)	DC500/600/800
Curent de intrare maxim pe șir (a)	6/10/15/20/25/30 Opțional
Curent de ieșire maxim pe șir (a)	16/10/20/25/32/40/50/63/80/100/125 Opțional
Certificat de calitate	CE 、 ISO9001 、 ROHS 、 IP65 、 TUV
standard	IEC60947-2 、 IEC61643-1 、 IEC60269-6
Miniatură întrerupător (MCB)		Protector de supratensiune (SPD)
Curentul evaluat de grad de cadru (a)	63/125	În (8/20) SUA (KA)	20
Curent evaluat în (a)	16/10/20/25/32/40/50/63/80/100/125 Opțional	IMAX (8/20) SUA (KA)	40
Tensiune nominală ue (v)	DC500/600V/800V	Tensiune nominală ue (v)	DC500/600V/800V
UI de tensiune de izolare evaluată (V)	DC1000	Nivel de protecție a tensiunii (KV)	2.0/2.5
Impulse Rezistiți tensiunea uimp (kv)	4	Poli	2p
Capacitate de rupere ICU (KA)	6	Material pentru locuințe	PA
LCS de capacitate de rulare (LCU)	75%	Grosimea cipului (mm)	6
Tipul curbei	C	Fuse
Poli	2	Curent evaluat în (a)	6/10/15/20/25/30 Opțional
Mod de cablare	Fără polaritate, de sus în interiorul și de jos sau de jos și de sus	Tensiune nominală ue (v)	DC1000
Material pentru locuințe	PA	Poli	2p
Material conductor	Cupru	Dimensiunea siguranței (mm)	10*38
Viață mecanică (maxTimes)	20000	Material pentru locuințe	PA
Viață electrică (maxTimes)	6000	Mediu
Cablu PV preinstalat		Temperatura de funcționare	-25 ℃ până la +60 ℃
Diametrul cablului	4 ~ 25mm	Umiditate	≤95%
Tensiune maximă (V)	1000 ~ 2000	Altitudine	2000m
Curent maxim (a)	10 ~ 200	Instalare	Montare pe perete
Carcase
Material	PC+ABS
Nivel de protecție	IP65
Nivel de protecție împotriva impactului	Ik10
Conector de intrare sau ieșire	PG sau conectori PV

PV Combiner Box

● 3 în 1 Out ● DC 500V/600V/800V ● 6 ~ 125A

IP65

Protecția fulgerului
Supra-tensiune
Supra-curent
Scurt-circuit
Protecţie
IP65 impermeabil
Conductor de cupru
Plug-and-play
Soluție de proiectare gratuită

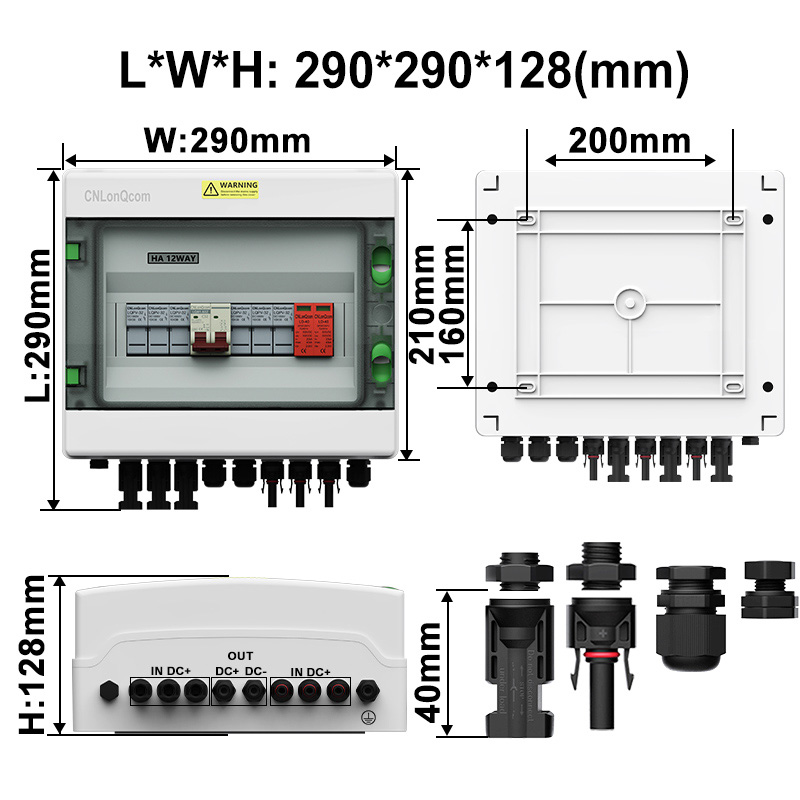

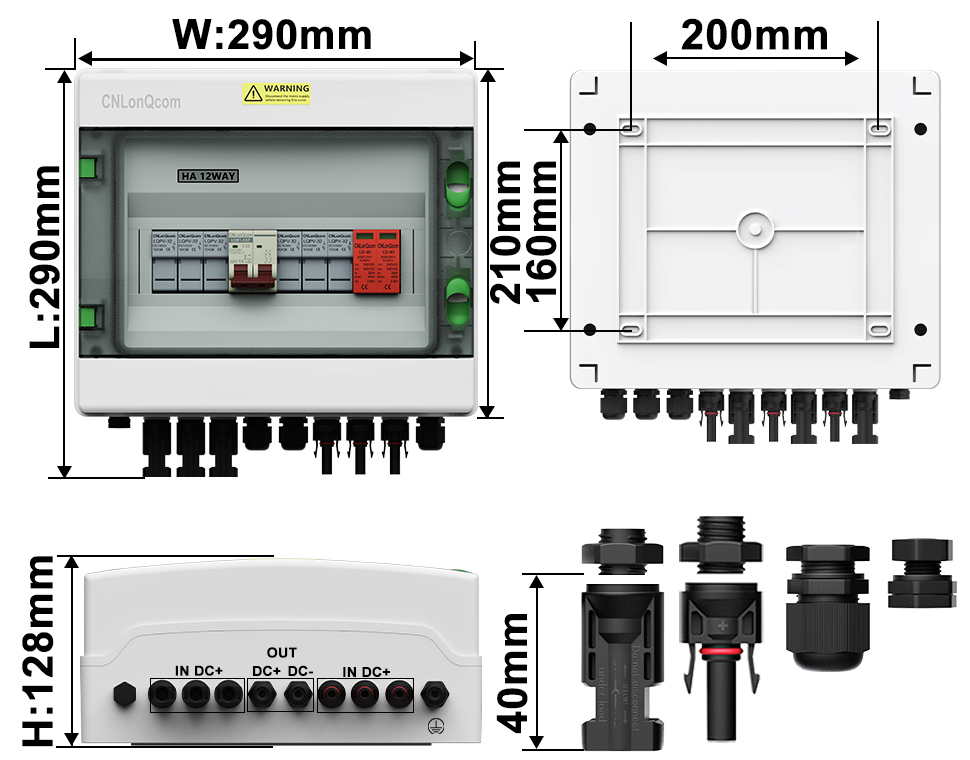

DIMENSIUNE

LWH: 290290128 (mm)

Proces de sertizare modernizată mecanic pentru liniște sufletească

Sfat:
① Instalarea conectorilor MC-4 va avea cabluri preinstalate, Conectorii PG au nu
② Cablu conectat în mod implicit în funcție de diametrul curentului nominal de 4 ~ 20mm²modificați sau în funcție de cerințele clienților

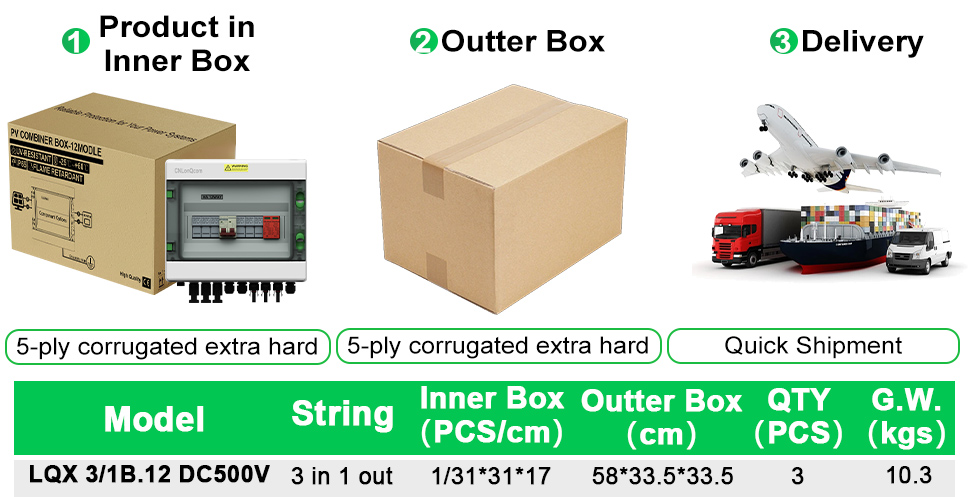

Ambalaje ferme

garantați înlocuirea mărfurilor deteriorate

1Produs în cutia interioară

5 straturi ondulat în plus

2Cutie de ieșire

5 straturi ondulat în plus

3Livrare

Expediere rapidă

Model	Şir	Cutie interioară (PC -uri/cm)	Cutie de ieșire (cm)	Qty (PC -uri)	G.W. (KGS)
LQX 3/2B.12 DC500V	3 în 1	1/313117	5833,533.5	3	10.3

Complet certificat

Producători de sursă de marcă, cu calitate ridicată și preț scăzut

ISO:20224Q20298ROS
MCB:OP221014.WLNCO77
SPD:OP221014.WLNC076
CUTIE:ZRC2312055xy-LVD-C1
Fuse:OP221014.WLNCO75
Conector:SP1001GZ2204569

Sfat: contactați -ne pentru mai multe certificate

Instalare și cablare

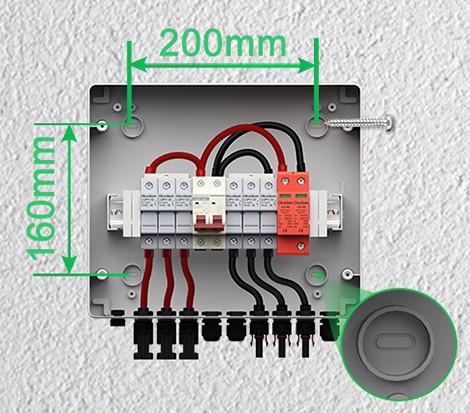

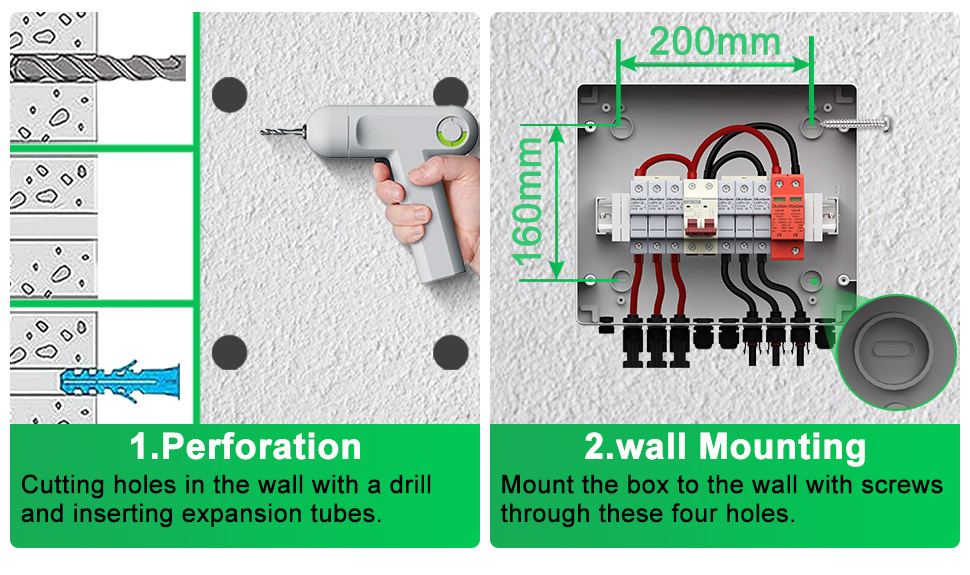

Instalare

1.Perforation

Tăind găuri în perete cu un exercițiu și introducerea tuburilor de expansiune.

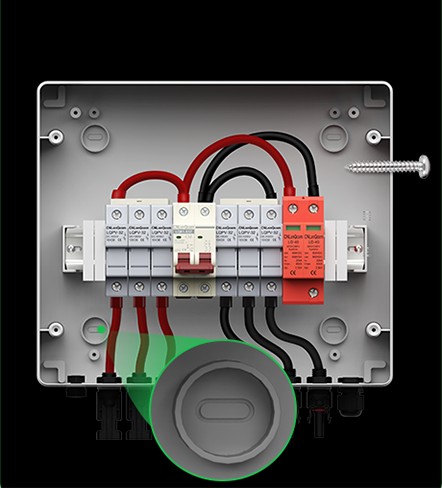

2. Montare pe perete

Montați cutia pe perete cu șuruburi prin aceste patru găuri.

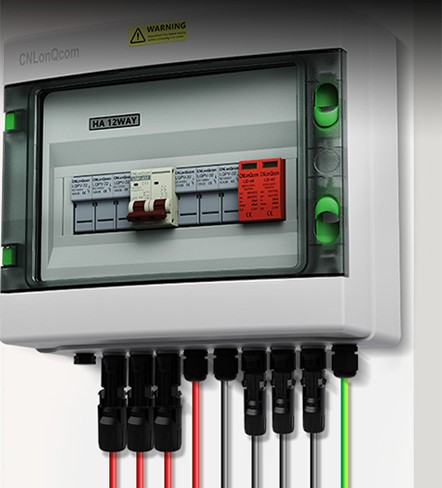

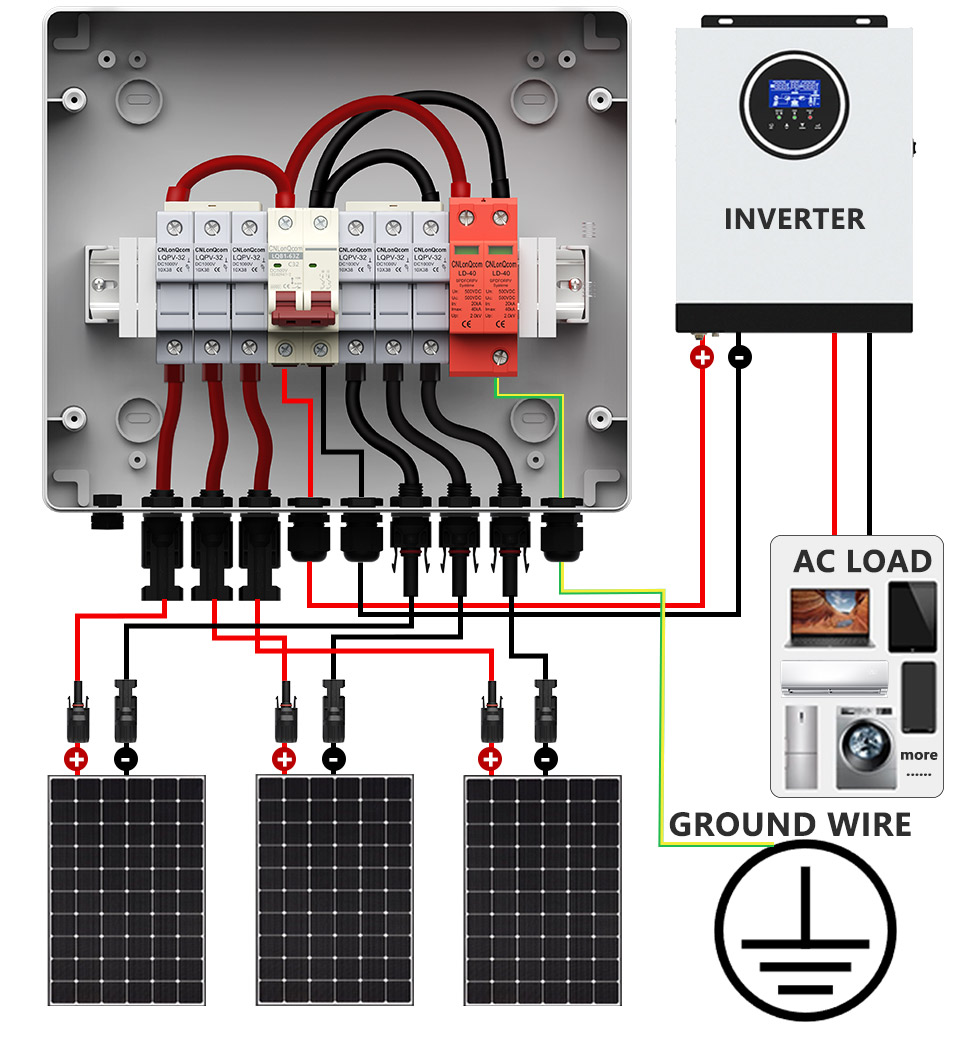

3 în 1 Cablare

Detalii despre produs

IP65 de grad impermeabil

După mai multe teste impermeabile de simulare,
Pentru a se asigura că produsul îndeplinește nivelul de protecție IP65

FLACĂRĂ
Retardant

Non-FLAMMABLE
Rezistent la UV
PC+ABS Shell

Coaja este confecționată din material PC+ABS,
Nu se teme de lumina soarelui.
REZISTA
Căldură și frig

Funcționare normală la -25 ° C ~+60 ° C
IMPERMEABIL
Sigilii

Două garnituri impermeabile în interior
și afară
Plug-and-play

Echipat cu conectori PV sau PG
pentru conectare rapidă
Montare pe perete

Montat solid pe toate cele patru colțuri,
solid și nu cade

DC Circuit Breaker

Tensiune nominală	DC 500V
Curent evaluat	10 ~ 125a
Pol	2p
Standard	IEC 60947-2
Certificate	CE

Protector de supratensiune DC

Tensiune nominală	DC 500V
Curent de descărcare	20 / 40ka
Pol	2p
Standard	IEC 61643-31
Certificate	CE

Siguranță DC

Tensiune nominală	DC 1000V
Curent evaluat	6-30a
Dimensiunea siguranței	10*38mm
Standard	IEC 60269-6
Certificate	CE

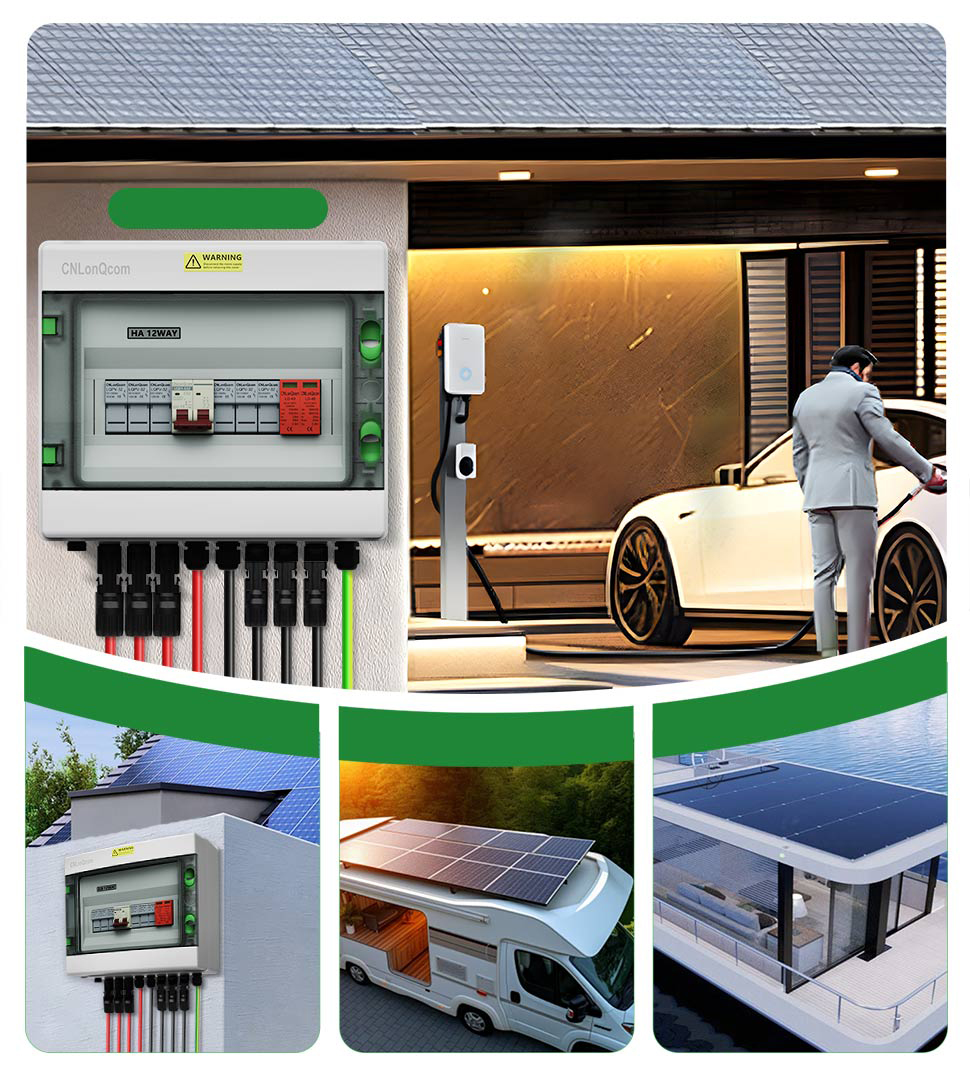

Aplicații Scenaurie10

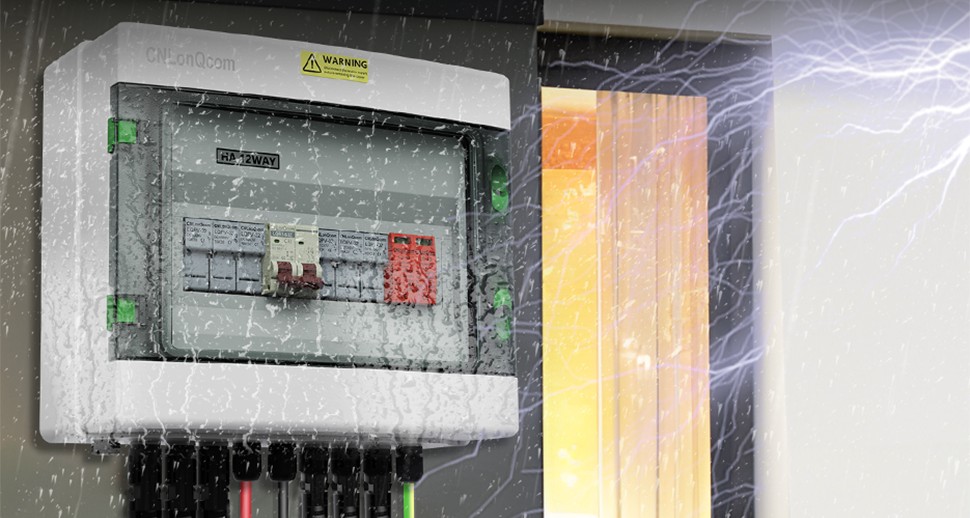

CNLONQCOM HA PLASTIC PLLAST PV COMBINER Caseta 3 în 1 Out DC500V are o carcasă impermeabilă PC+ABS cu construcții sigilate, protecție împotriva suprasarcinării, protecție pe scurtcircuit, protecție supratensiune, praf, umiditate și protecție fulger.

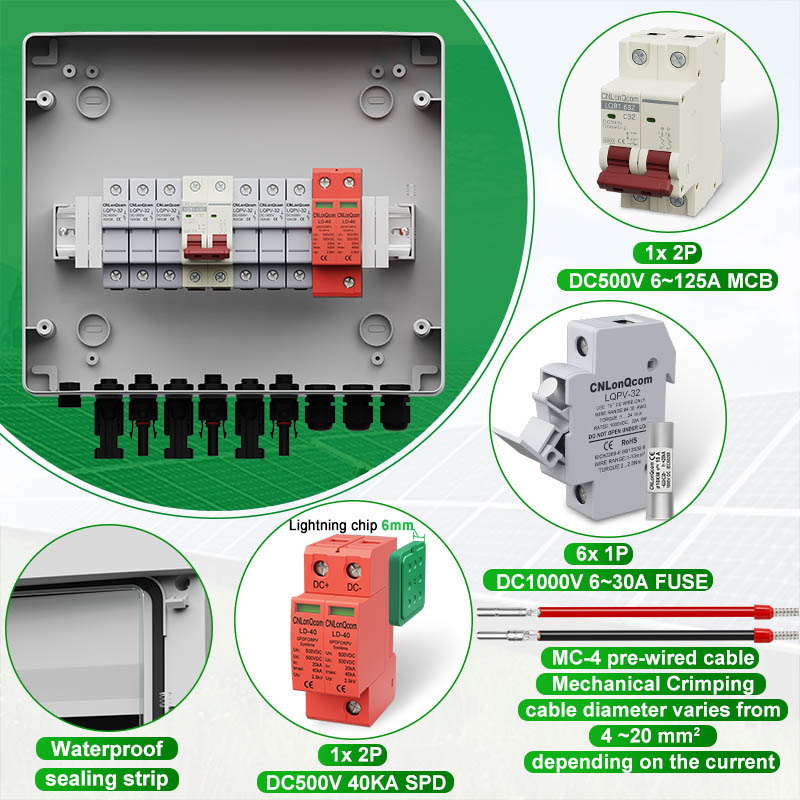

Componentele interne ale Seriei HA PV PV Combiner Box 3 în 1 Out DC500V/600V/800V sunt 2P MCB, 2P SPD și 2P siguranță, care sunt confecționate din PA Shell.

Modulele SPD și miezurile de siguranță pot fi înlocuite rapid fără a îndepărta capacul atunci când sunt deteriorate.

Seria CNLONQCOM HA din plastic PV Combiner Box 3 din 1 Out DC500V/600V/800V sunt utilizate în principal pentru protecția sistemelor PV și sunt adesea utilizate în sistemele conectate la grilă sau în grilă. Cum ar fi panouri fotovoltaice, RV, barcă, PV în aer liber, gospodărie etc.

PV Combiner Box 3 din 1 Out DC500V/600V/800V protejează eficient invertoarele și panourile solare de daune și trimite de la foc.
