Ghidul esențial pentru întrerupătoarele de izolare solară fotovoltaică: asigurarea siguranței și eficienței în sistemele de energie solară Introducere

Deoarece energia solară continuă să câștige popularitate la nivel mondial, nu poate fi supraevaluată importanța siguranței și eficienței în sistemele fotovoltaice (PV). O componentă critică care asigură ambele este comutatorul de izolare solară fotovoltaică (cunoscut și sub denumirea de comutator de deconectare PV sau izolator DC). Acest dispozitiv joacă un rol vital în protejarea tehnicienilor, menținerea performanței sistemului și respectarea standardelor de siguranță electrică.

În acest articol, vom explora care este un comutator de izolator fotovoltaic, de ce este necesar, cum funcționează și considerente cheie atunci când alegeți unul pentru instalația solară.

Ce este un comutator fotovoltaic de izolare solară?

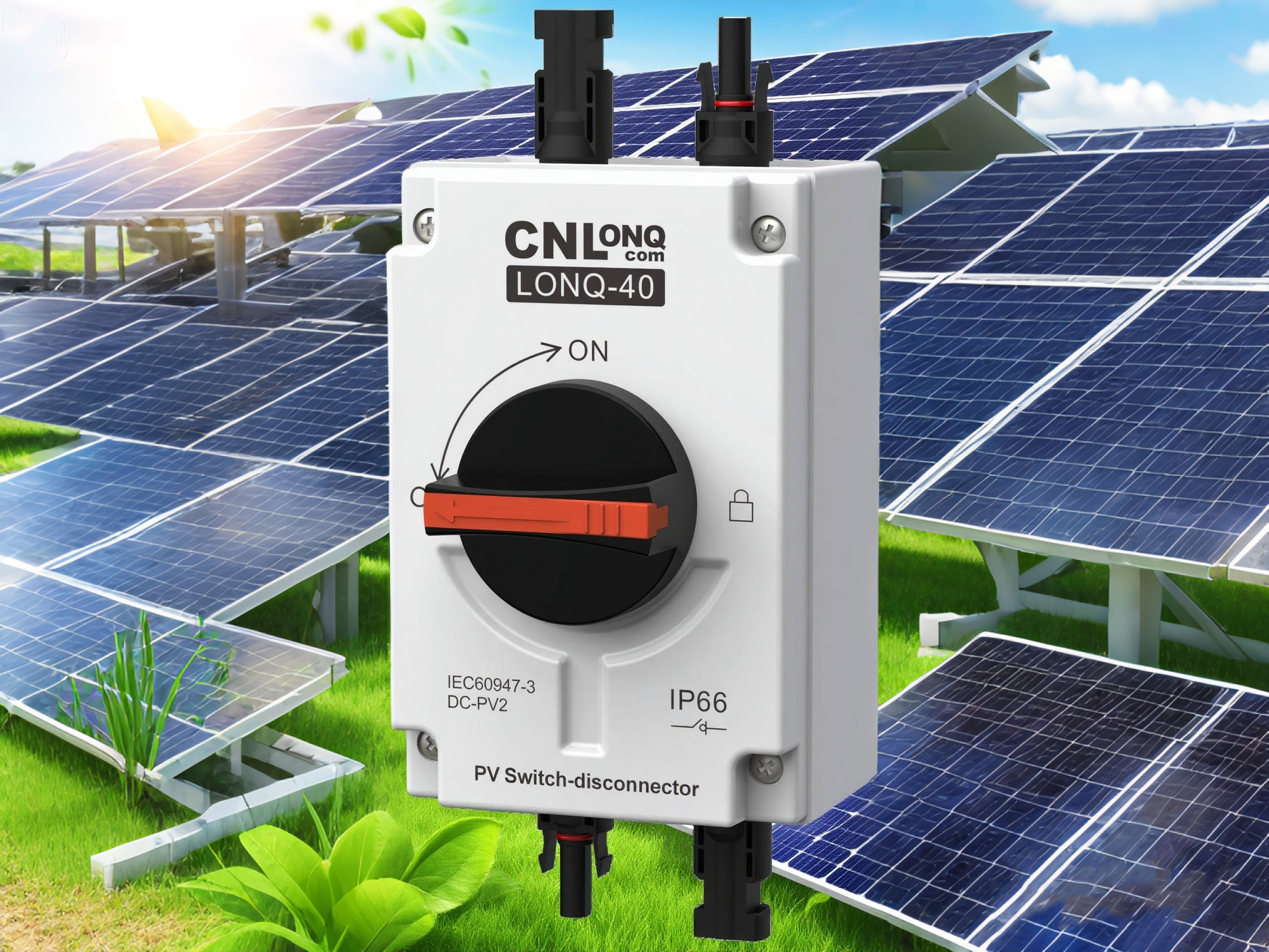

Un comutator de izolator fotovoltaic este un dispozitiv de siguranță conceput pentru a deconecta un sistem de panouri solare de la restul configurației electrice. Permite izolarea în siguranță a energiei DC (curent direct) generată de panourile solare, asigurând că întreținerea sau oprirea de urgență poate fi efectuată fără risc de șoc electric sau de incendiu.

Aceste comutatoare sunt de obicei instalate:

Între panouri solare și invertor (izolator DC)

Pe partea de curent alternativ (între invertor și grilă, deși acesta este un alt tip de izolator)

De ce sunt necesare întrerupătoarele de izolatoare fotovoltaice?

1. Siguranță pentru instalatori și personal de întreținere

Panourile solare generează energie electrică ori de câte ori sunt expuse la lumina soarelui, ceea ce înseamnă că pot produce DC de înaltă tensiune chiar și atunci când rețeaua este oprită. Un comutator de izolator asigură că tehnicienii pot lucra în siguranță la sistem fără pericole electrice vii.

2. Prevenirea incendiilor

Cablajul defect sau defecțiunile componentelor pot duce la incendii electrice. Un întrerupător de izolator evaluat corespunzător ajută la reducerea puterii în situații de urgență, reducând riscurile de incendiu.

3. Respectarea standardelor electrice

Majoritatea țărilor mandatează utilizarea comutatoarelor izolatoare în instalații solare pentru a se conforma reglementărilor de siguranță (de exemplu, IEC 60947, articolul 690 NEC din SUA sau AS/NZS 5033 în Australia).

4. Întreținerea sistemului și depanarea sistemului

Izolarea părților sistemului permite diagnostice și reparații mai ușoare fără a închide întregul tablou PV.

Cum funcționează un comutator de izolator fotovoltaic?

Întrerupătoarele de izolatoare fotovoltaice sunt proiectate pentru a gestiona tensiuni de curent continuu (până la 1000V sau mai mult în sisteme comerciale) și curenți. Ele funcționează în mod similar cu întrerupătoarele, dar sunt evaluate în mod special pentru aplicațiile DC, care necesită o tehnologie specială de susținere a ARC datorită fluxului de curent constant.

Tipuri de comutatoare de izolatoare fotovoltaice:

Izolatoare manuale - operate manual, utilizate în mod obișnuit pentru întreținere.

Izolatoare automate - declanșate de condiții de defecțiune (de exemplu, defecțiuni supracurent sau la sol).

Izolatoare pe acoperiș față de invertor-unele sunt instalate în apropierea panourilor, în timp ce altele sunt integrate în invertoare.

Caracteristici cheie de căutat într -un comutator de izolator fotovoltaic

Când selectați un comutator de izolator pentru o instalație solară, luați în considerare:

✔ Tensiunea și ratingul curentului - trebuie să se potrivească sau să depășească tensiunea și curentul maxim al sistemului.

✔ Protecție împotriva arcului DC-ARC-urile DC sunt mai greu de stins decât AC, astfel încât comutatorul ar trebui să aibă capacități adecvate de ridicare a arcului.

✔ Rezistența la intemperii - Pentru instalații în aer liber, se recomandă protecția IP65 sau mai mare de intrare.

✔ Certificări - Căutați respectarea standardelor IEC, UL, Tüv sau alte standarde regionale.

✔ Configurația polului-un singur pol (pentru un conductor) sau dublu pol (pentru linii DC pozitive și negative).

Probleme comune și întreținere

Coroziune - în special în zonele de coastă, ceea ce duce la comutarea defecțiunii.

Uzura mecanică - comutarea frecventă poate degrada contactele în timp.

Defecțiune de defect-Izolatoarele de calitate slabă pot călători inutil.

Inspecția și testarea periodică asigură o fiabilitate pe termen lung.

Concluzie

Întrerupătoarele de izolator solar fotovoltaic sunt o parte mică, dar crucială a oricărui sistem de energie solară, asigurând siguranța, conformitatea și eficiența operațională. Indiferent dacă sunteți un instalator solar, un proprietar de sistem sau un profesionist de întreținere, alegerea comutatorului de izolator potrivit poate preveni pericolele și prelungi durata de viață a configurației dvs. fotovoltaice.

Pentru o performanță optimă, consultați întotdeauna reglementările locale și lucrați cu componente certificate de la producători de renume.
