Rolul critic al întrerupătorilor în sistemele fotovoltaice

Odată cu creșterea cererii globale de energie regenerabilă, sistemele fotovoltaice (solare) au fost adoptate pe scară largă datorită naturii lor curate și durabile. În sistemele fotovoltaice, siguranța electrică are o importanță primordială, iar întrerupătoarele de circuit, ca dispozitive de protecție cheie, joacă un rol indispensabil în asigurarea funcționării stabile și prevenirea defecțiunilor electrice. Acest articol explorează importanța, funcțiile și criteriile de selecție ale întrerupătoarelor în sistemele fotovoltaice.

1. Rolul întrerupătorilor în sistemele fotovoltaice

1.1 Protecție împotriva suprasarcinării

În timpul funcționării, sistemele fotovoltaice pot experimenta curent care depășesc valori nominale datorită factorilor precum fluctuațiile intensității luminii solare, componentelor îmbătrânite sau modificărilor de încărcare bruscă. Întreruptoarele de circuit pot detecta astfel de condiții de suprasarcină și pot întrerupe prompt circuitul, prevenind supraîncălzirea sârmei, deteriorarea echipamentelor sau chiar pericolele de incendiu.

1.2 Protecția la scurtcircuit

Circuitele scurte în sistemele fotovoltaice pot rezulta din deteriorarea izolației, erorile de cablare sau defecțiunea echipamentului, curenții de scurtcircuit ajungând de mai multe ori sau chiar de zeci de ori curentul normal. Întreruptoarele de circuit pot deconecta circuitul în milisecunde, protejând componentele sistemului (de exemplu, invertoare, baterii, module fotovoltaice) de daune.

1.3 Siguranța de izolare și întreținere

În timpul întreținerii sau inspecției sistemului, întreruptoarele servesc ca întrerupătoare manuale pentru a tăia circuitul, asigurând siguranța operatorului. De asemenea, oferă un punct de deconectare clar pentru diagnosticul de eroare.

1.4 Protecție pentru circuitele DC și AC

Sistemele fotovoltaice constau dintr -o parte DC (panouri solare la invertoare) și o parte AC (invertoare la grilă sau sarcini). Deoarece DC îi lipsește un punct de încrucișare zero, stingerea arcului este mai dificilă decât cu AC. Prin urmare, întrerupătoarele de curent continuu necesită un design special, în timp ce întrerupătoarele de curent alternativ sunt utilizate în principal pentru ieșirile invertorului și protecția conexiunii la rețea.

2. Considerații cheie pentru selectarea întrerupătoarelor în sisteme fotovoltaice

2.1 Tensiune și curent nominal

Tensiunea nominală a întrerupătorului trebuie să depășească tensiunea maximă de funcționare a sistemului fotovoltaic (de exemplu, sisteme DC 1000V sau 1500V).

Curentul nominal ar trebui să fie puțin mai mare decât curentul continuu maxim al sistemului, reprezentând factorii de temperatură și de mediu.

2.2 Diferențe între întrerupătoarele DC și AC

Circuitul DC: necesită capacități mai puternice de extindere a arcului pentru a gestiona arcurile DC persistente.

Circuitul AC: utilizate pe partea de ieșire a invertorului și trebuie să se conformeze cu standardele de interconectare a rețelei.

2.3 Capacitate de rupere

Sistemele PV pot genera curenți mari în timpul scurtcircuitelor. Capacitatea de rupere a întrerupătorului (de exemplu, 10ka, 20ka) trebuie să fie suficientă pentru a întrerupe în siguranță curenții de defecțiune.

2.4 Adaptabilitatea mediului

Deoarece sistemele PV sunt de obicei instalate în aer liber, întreruptoarele trebuie să aibă modele rezistente la praf, rezistente la apă și rezistente la temperaturi ridicate pentru fiabilitate pe termen lung.

3.. Tipuri comune de întrerupătoare

3.1 DC Circuitele DC

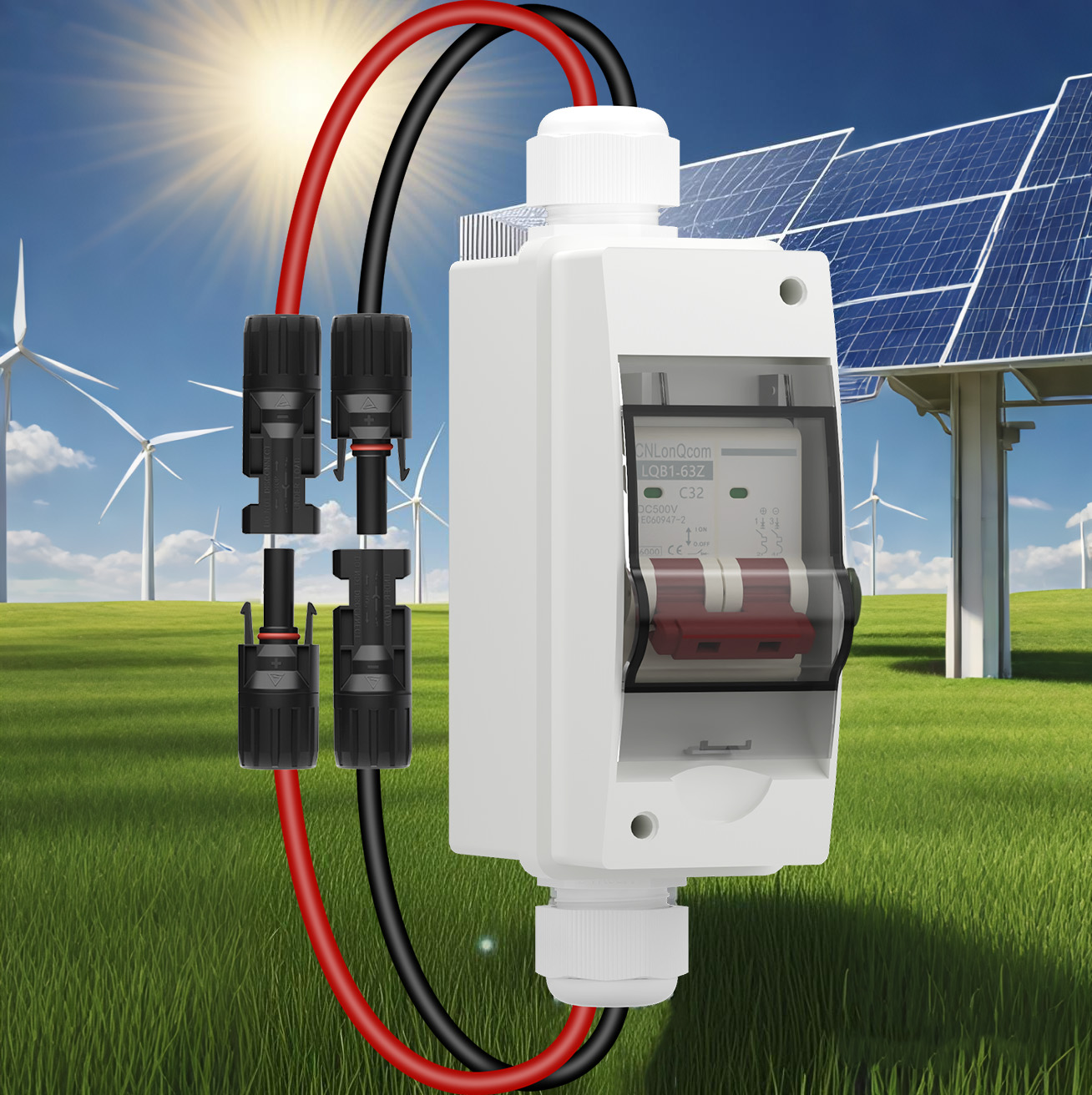

Folosit pentru tablourile solare și intrările invertorului, cum ar fi întreruptoarele de circuit în miniatură (MCB), siguranțele sau întrerupătoarele de funcționare PV specializate.

Unele modele includ protecție împotriva polarității inverse pentru a preveni curenții de revenire.

3.2 Circuitele AC

Aplicat pe partea de ieșire a invertorului, cum ar fi întreruptoarele de carcasă turnate (MCCB) sau întrerupătoarele de aer (ACBS).

Trebuie să îndeplinească standardele de certificare precum UL sau IEC.

4. Cauze comune ale defecțiunilor întreruptorului și măsurilor preventive

4.1 Nuisance declanșare

Cauze: supraîncărcări, scurtcircuite, selecție necorespunzătoare sau îmbătrânire.

Soluții: dimensionarea corectă, testarea regulată și evitarea supraîncărcării.

4.2 Eroziunea de contact

Cauze: comutare frecventă, contact slab sau arcuire.

Soluții: Utilizați întrerupătoare de înaltă calitate și minimizați operațiunile inutile.

4.3 Impactul asupra mediului

Cauze: temperaturi ridicate, umiditate sau performanță degradantă a prafului.

Soluții: selectați întrerupătoare cu ratinguri de protecție mai mari (de exemplu, IP65) și efectuați întreținerea de rutină.

5. Concluzie

Întreruptoarele de circuit nu sunt doar bariere de protecție pentru sistemele fotovoltaice, ci și componente critice care asigură o funcționare sigură și stabilă. Selecția corectă, instalarea corectă și întreținerea regulată pot reduce semnificativ riscurile electrice, extinde durata de viață a echipamentului și poate îmbunătăți eficiența generală a sistemului. Pe măsură ce tehnologia fotovoltaică avansează, viitoarele întrerupătoare vor evolua spre performanțe mai mari și funcționalități mai inteligente, oferind garanții mai puternice pentru sistemele de energie regenerabilă.
