Comutator de deconectare PV: „Guardianul de siguranță” al sistemelor solare - un ghid complet

I. Definiția și funcția comutatoarelor de deconectare PV

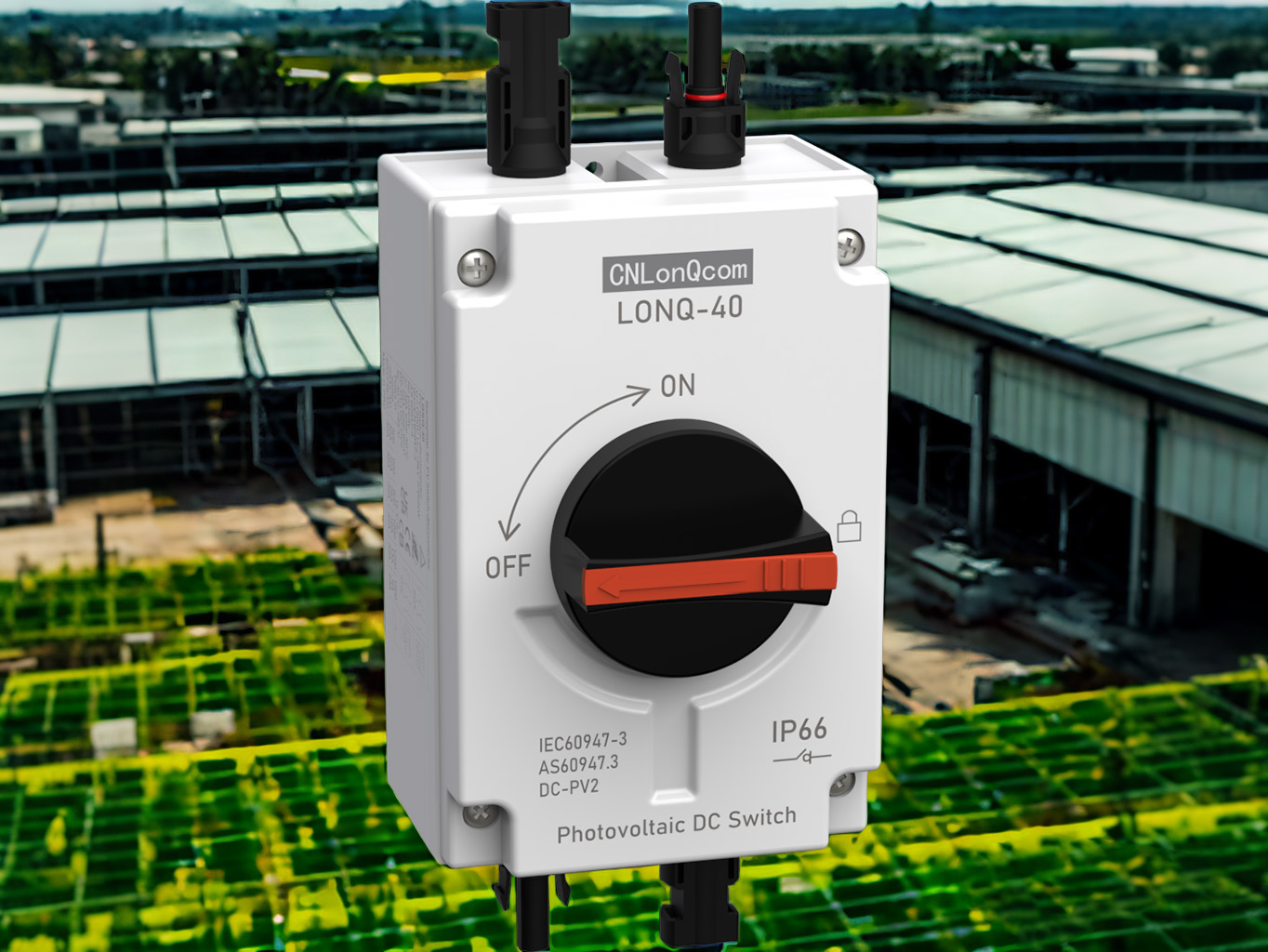

Un comutator de deconectare fotovoltaică este un întrerupător de siguranță special conceput pentru circuitele DC în sistemele de energie solară.     Acesta servește două funcții primare: izolarea electrică și oprirea de urgență, acționând ca „frână de urgență” a unui sistem fotovoltaic pentru a asigura siguranța absolută în timpul întreținerii sau defecțiunilor.

Funcții de bază

Izolare fizică: oferă un punct de întrerupere vizibil pentru a asigura fluxuri de curent în timpul întreținerii.

Protecția supraîncărcării: Unele modele integrează siguranțele pentru a preveni deteriorarea în scurtcircuit.

Segmentarea sistemului: permite deconectarea selectivă a șirurilor individuale fără a afecta întregul sistem.

De ce sistemele solare trebuie să utilizeze întrerupătoare de deconectare dedicate?

Comutatoarele de curent alternativ nu pot întrerupe în mod fiabil arcurile DC (periculoase!).

✔ respectă standardele internaționale de siguranță (de exemplu, NEC 690.17).

✔ previne curentul invers de a deteriora componentele.

Ii.     Roluri de bază ale comutatoarelor de deconectare PV

1. Izolarea siguranței (scop principal)

Siguranță de întreținere: oferă un punct de întrerupere fizic clar atunci când deserviți invertoare sau cablare.

Oprirea de urgență: Reduce rapid tensiunea DC ridicată în caz de incendiu, fulgere etc.

Protecție inversă a curentului: împiedică invertoarele să alimenteze puterea înapoi la panouri noaptea.

2. Protecția suprasarcină (caracteristici îmbunătățite)

Eficiența implementării tipului de protecție

Protecție de scurtcircuit încorporat Fuse DC întrerupe curentul de eroare (până la 1000VDC/20KA).

Protecție la supracurent Mecanismul de călătorie termomagnetică previne supraîncălzirea/incendiile cablurilor.

Protecția împotriva defecțiunilor arcului Proiectarea rapidă (<3MS) respectă standardele de eroare a arcului UL1699B.

3. Managementul sistemului

Control specific șirului: Plantele mari pot gestiona secțiuni (de exemplu, 1 comutator pe 10 șiruri).

Vizibilitatea stării: fereastra indicatorului mecanic (unele cu lumini LED) arată starea de pornire/oprire.

Iii.     Tipuri și selecția întrerupătoarelor de deconectare fotovoltaică

1. după structură

Tip Caracteristici aplicații

Mâner manual Tipul mecanic mâner + punct de întrerupere vizibil, cost redus.    Sisteme comerciale rezidențiale/mici.

Tipul de pauză de încărcare poate întrerupe curentul de încărcare (necesită chute de arc).    Tablouri fotovoltaice la scară medie.

Siguranță DC integrată de combinație de siguranță, design cu scop dublu.    Scenarii curente de scurtcircuit.

2. prin rating de tensiune

Clasa 600VDC: Standard pentru sisteme rezidențiale (China/Europa).

Clasa 1000VDC: ferme solare mari (cerință NEC din SUA).

Clasa 1500VDC: Sisteme de tensiune ultra-înaltă de gen

Iv. Cum să alegeți un comutator de deconectare PV?

1. Certificări de verificare

America de Nord: UL 98B, NEC 690.17.

Europa: IEC 60947-3, VDE 0660.

2. Parametri cheie

Tensiune nominală ≥ tensiune maximă a sistemului (marjă de 20%).

Capacitate de rupere ≥ curent de scurtcircuit preconizat.

Evaluare de protecție: IP65+ pentru utilizare în aer liber.

V. Sfaturi de instalare și întreținere

1. Locația instalării

Obligatoriu: în termen de 1 metru de intrare DC invertor (cerință NEC).

Recomandat: la ieșirea cutiei Combiner.

2. Întreținere

Verificați oxidarea contactului la fiecare 6 luni.

Testarea vitezei de rupere anual.

Verificați rezistența la împământare înainte de sezonul furtunii.

Concluzie: Siguranța În primul rând, izolarea este esențială!

Deși comutatoarele mici, de deconectare fotovoltaică sunt ultima linie de apărare pentru siguranța personală.     Odată cu creșterea sistemelor de 1500V și a PV inteligent, întrerupătoarele de ultimă generație evoluează către o tensiune mai mare, o rupere mai rapidă și integrarea IoT.
