PV Combiner Box: „Smart Power Manager” al sistemelor solare - un ghid cuprinzător

I. Definiția și funcția cutiilor Combiner PV

O cutie de combinație fotovoltaică (cutia de combinație fotovoltaică) este o componentă electrică critică în sistemele de energie solară. Este responsabil pentru colectarea, protejarea și monitorizarea puterii DC generate de șirurile PV și transmiterea acesteia către invertor. Acționând ca „centru de expediere a energiei electrice” al unei centrale solare, asigură transmisia de energie electrică eficientă și sigură.

Funcții de bază

Agregarea curentă: conexiunea paralelă a mai multor șiruri de PV (de exemplu, 12-24 șiruri) pentru a reduce aglomerarea cablurilor și a optimiza structura sistemului.

Protecția circuitului: previne supraîncărcările, scurtcircuitele și curenții invers, asigurând o funcționare în siguranță.

Monitorizare inteligentă: detectarea în timp real a tensiunii, curentului și puterii pentru fiecare șir, permițând diagnosticul rapid de eroare.

De ce ai nevoie de o cutie de combinație?

✔ Îmbunătățește fiabilitatea sistemului prin împiedicarea defecțiunilor cu o singură șir să afecteze generarea generală.

✔ Reduce pierderile de linie și îmbunătățește eficiența transmisiei.

✔ Oferă date de operare inteligente, scăzând costurile de întreținere pe termen lung.

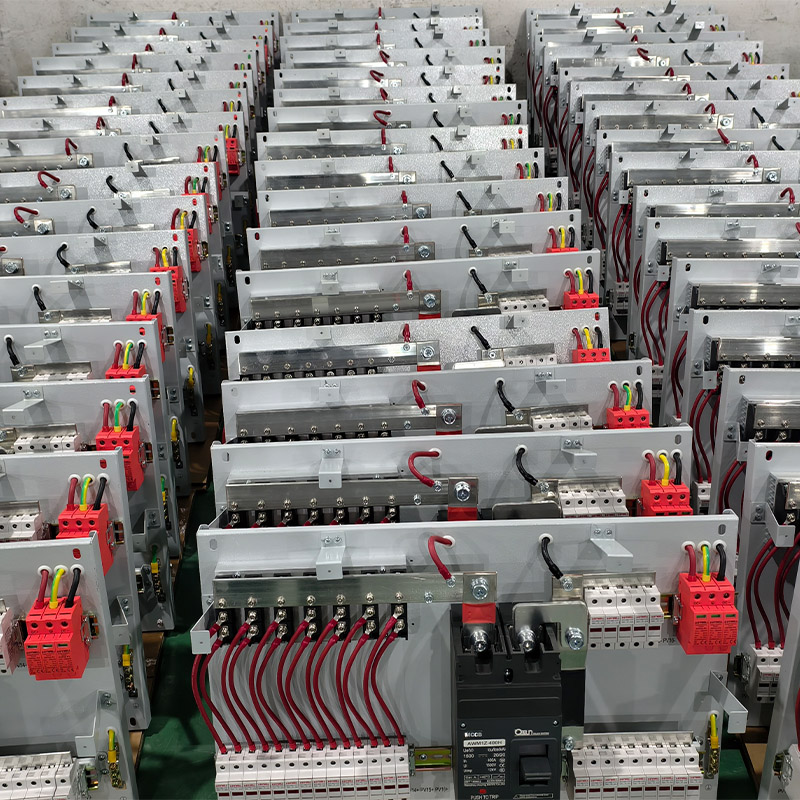

Ii. Roluri de bază ale cutiilor de combinație fotovoltaică

1.. Agregare curentă pentru transmisie optimizată

Modulele PV sunt de obicei conectate în șiruri, iar caseta de combinație îmbină mai multe șiruri pentru a forma o ieșire de curent mai mare.

Exemplu: Un sistem solar de 10kW poate consta din 5 șiruri (2kW fiecare), pe care cutia de combinație îl combină înainte de a trimite putere invertorului.

2. Protecția circuitului cu mai multe straturi

Funcția caracteristică de protecție

Siguranța DC/întrerupătorul taie circuitul în timpul supraîncărcărilor sau scurtcircuitelor pentru a preveni pericolele de incendiu.

Blocarea diodei previne fluxul de curent invers (de exemplu, când un șir este umbrit).

Supravegherea protecției protecției împotriva vârfurilor de tensiune cauzate de fulptuații fulger sau rețea.

3. Monitorizare și întreținere inteligentă

Casetele de combinator avansate au înregistrare date, urmărirea:

✅ Curent/Tensiune pe șir

Power și eficiență totală a sistemului

✅ Alerte de eroare (de exemplu, șiruri anormale, siguranțe declanșate)

Monitorizarea la distanță (4G/Wi-Fi) permite depanarea rapidă.

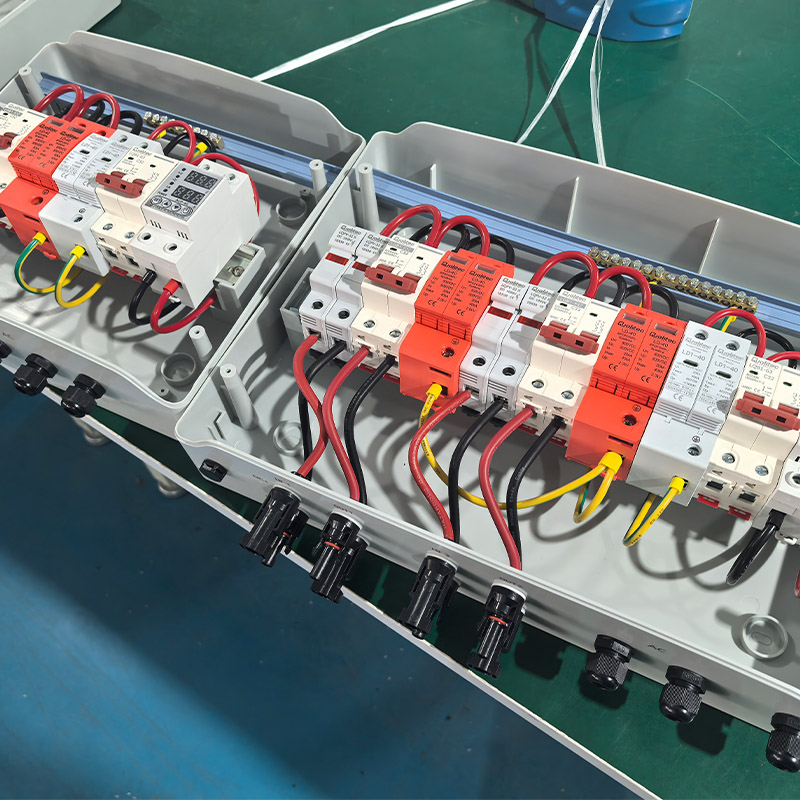

Iii. Protecția fulgerului în cutii de combinație fotovoltaică

Deoarece sistemele PV sunt expuse în aer liber, protecția fulgerului este o caracteristică critică de proiectare!

1.. Dispozitiv de protecție împotriva supratensiunii (SPD)

Funcție: absoarbe creșteri de înaltă tensiune din fulptuații fulger sau grilă.

Instalare: de obicei plasat la terminalele de intrare/ieșire DC.

2. Protecția la împământare

Învelișul metalic trebuie să fie împământat în mod corespunzător pentru a disipa în siguranță curenții de fulgere.

Standard: rezistență la sol <4Ω (<1Ω pentru plante pe scară largă).

3. Proiectarea izolației

Terminalele de izolare a fulgerului împiedică creșterea creșterii altor circuite.

⚠ Note importante:

În zonele predispuse la trăsnet, alegeți cutii certificate TUV/CE cu ratinguri de protecție ridicată (de exemplu, IP65).

Inspectați SPD -urile în mod regulat (înlocuiți la fiecare ~ 2 ani).

Iv. Tipuri de cutii de combinație fotovoltaică și ghid de selecție

Casetele de combinator sunt clasificate după aplicație:

1. după numărul de intrări

Tastați caracteristicile aplicației

4-8 intrare (mic) rezidențial pe acoperiș PV Structura simplă, costuri reduse

12-24 Intrare (standard) Plante comerciale/medii Monitorizare inteligentă, protecție fulger robustă

24+ Intrare (mare) la scară utilă Solar Farms Protecție ridicată (IP67), telecomandă

2. după funcționalitate

BASIC: Siguranțe + Switch -uri (proiecte bugetare)

Smart: jurnal de date, recuperare anti-reversă, PID (utilizare comercială premium)

Instalație de explozie: pentru medii periculoase (oțel inoxidabil + certificări)

3. prin montare stil

Montat pe perete: economisire de spațiu pentru acoperișuri

Podea: întreținere mai ușoară pentru plantele mari

V. Cum să alegeți caseta Combiner potrivită?

1..

Rezidențial: 4-8 intrări

Comercial: 12-24 intrări

Scară utilă: 24+ intrări (design modular)

2. Verificați evaluarea protecției

În aer liber: IP65 minim (praf/impermeabil)

Coastă/industrial: carcasă din oțel inoxidabil

3. Prioritizează caracteristicile inteligente

Optați pentru modele cu scanare a curbei IV și monitorizare la distanță pentru un diagnostic mai ușor.

4. Verificați certificările

Internațional: TUV, CE, UL (America de Nord)

Certificarea CQC, CQC, „Sun de aur”

Concluzie: eroul nespus al sistemelor solare

Deși deseori trecute cu vederea, cutiile de combinație fotovoltaice sunt indispensabile pentru generarea de energie solară eficientă și sigură. De la agregarea curentă la protecția fulgerului, acestea ridică performanța sistemului la toate nivelurile.

Sfaturi de selecție:

PV rezidențial PV → 4-8 Modele inteligente de intrare (monitorizare Wi-Fi)

🔹 Plante comerciale → 12-24 intrare, protecție ridicată (IP65 + SPD)

🔹 scară utilă → modulară, gestionată de la distanță

Actualizați -vă sistemul solar astăzi - faceți ca cutia Combiner să fie „Smart Power Manager”! ☀️
