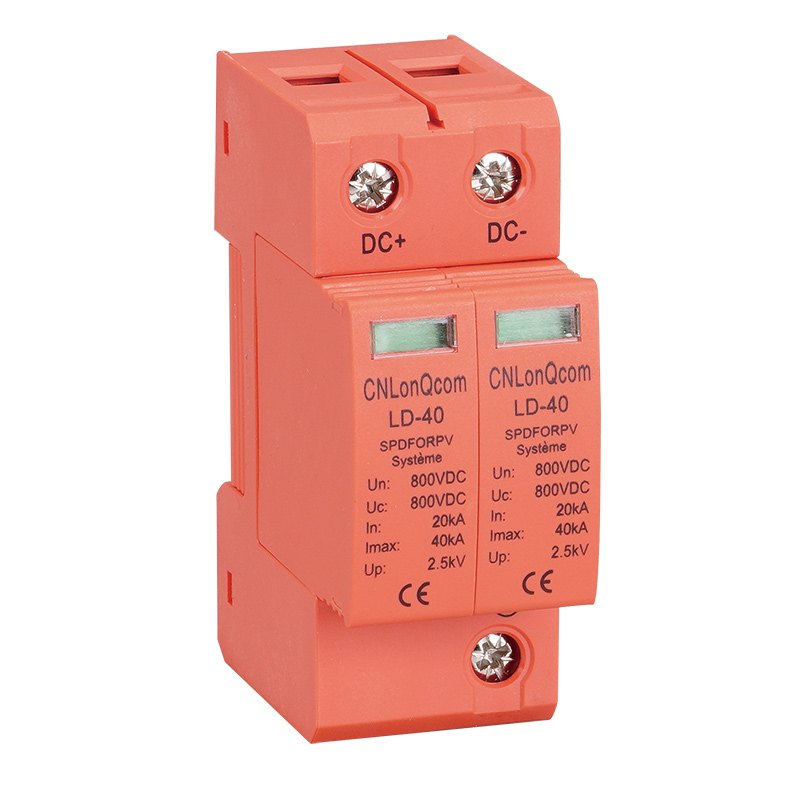

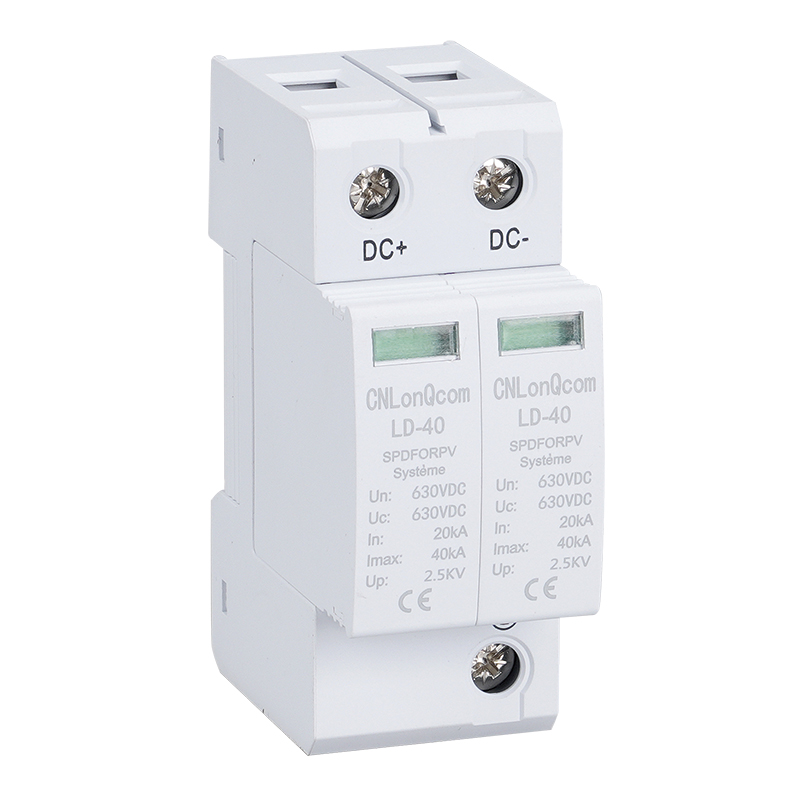

Dispozitivul de protecție împotriva supratensiunii 2P DC este dezvoltat și fabricat de CNLonQcom, o fabrică chineză, și oferă protecție eficientă împotriva supratensiunilor de fulgere pentru sistemele de energie solară (sisteme fotovoltaice). Este potrivit pentru tensiuni DC de 500 V DC, 600 V DC, 800 V DC și 1000 V DC.
Protector de supratensiune LD-40 | LD-40 |
|
|
|
|
|
PVDC - specific | EN50539-11 |
|
|
|
|
|
Pol | 2P | 2P | 3P | 3P | 2P (costomizat) | |
Parametru electric | / | / | / | / | / | |
Test clasificat | Ⅱ | Ⅱ | Ⅱ | Ⅱ | Ⅱ | |
Uoc max (VDC) | 600 | 800 | 1000 | 1500 | 24 decembrie | |
Uc (VDC) | 600 | 800 | 1000 | 1500 | 24 decembrie | |
În (8/20)us (kA) | 20 | 20 | 20 | 20 | 20 | |
Imax (8/20)us (kA) | 40 | 40 | 40 | 40 | 40 | |
Sus (kV) | 2 | 2.5 | 3.8 | 5.3 | 2 |
„Telecomandă contact de semnal" |
Tensiune maximă de lucru (V) Curent maxim de lucru (A) IA (250V/AC) 1A (30V DC) |
250VAC/30VDC | 250VAC /30VDC |
IA (250V/AC) | IA(250V/AC) | ||
IA(30V/AC) | IA(30V/AC) |
Capacitate cablare (mm) | Sârmă tare | 4~25 | 4~25 | |
Sârmă flexibilă | 4~16 | 4~16 | ||
Lungimea de stripare (mm) |
|
10 | 10 | |
Terminale crcwa |
|
M5 | M5 | |
Cuplu (Nm) | Circuitul principal | 3.5 | 3.5 | |
Contact de semnal de la distanță | 0,25 | 0.25 | ||
Clasa de protectie | Toate profilurile | IP40 | IP40 | |
|
Port de conectare | IP20 | IP20 | |
Mediu de instalare |
|
Fără șocuri și vibrații evidente |
|
|
Altitudine (m) |
|
≤ 2000 | ≤ 2000 | |
Temperatura de lucru |
|
-30℃ ~+70℃ | -30℃ ~+70℃ | |
Umiditatea relativă |
|
30%~90% | 30%~90% | |
Cum se instalează |
|
Instalat cu șină de montare din oțel H 35-7,5/DIN35 |
