Care sunt scenariile de utilizare ale cutiilor combinatoare DC?

Principiul de funcționare al acutie combinatoareimplică în primul rând conectarea și protecția circuitului. Când modulele fotovoltaice generează curent continuu, acestea sunt conectate la portul de intrare al casetei de combinare prin cabluri. Circuitele din cutia combinatorului combină și distribuie această putere de curent continuu, apoi eliberează puterea de curent continuu combinată către un invertor sau alt echipament. În timpul procesului de combinare, caseta de combinare monitorizează parametri precum curentul, tensiunea și puterea pentru fiecare șir fotovoltaic și implementează dispozitive de protecție pentru scurtcircuit, conexiune inversă și supracurent.

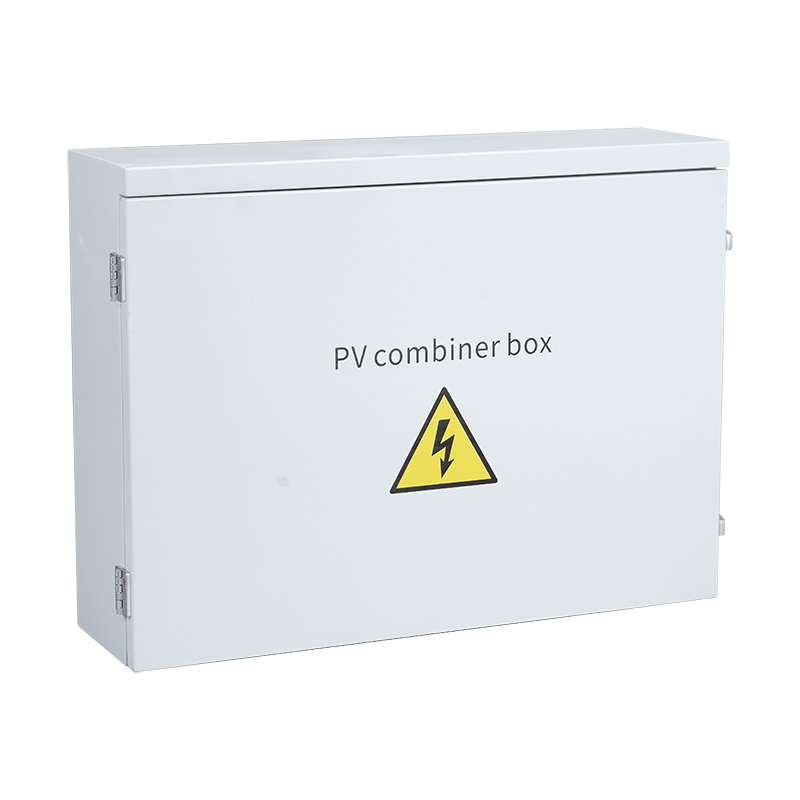

1. Cutie combinatoare DC

Aceasta combină mai multeDCcurenții generați de o rețea solară la intrarea invertorului. Pentru a reduce impactul asupra rețelei și a preveni deteriorarea invertorului din cauza tensiunii excesive, se utilizează de obicei o conexiune paralelă multicanal. Pe baza intervalului de tensiune DC de intrare a invertorului, un anumit număr de module fotovoltaice cu aceleași specificații sunt conectate în serie pentru a forma un șir de module fotovoltaice. Aceste șiruri sunt apoi conectate la cutia combinatoare de protecție la trăsnet a matricei fotovoltaice. Ieșirea este apoi direcționată printr-un paratrăsnet și un întrerupător, facilitând conectarea la invertoarele ulterioare.

2. Cutie combinatoare AC

Este utilizat pentru sistemele de generare a energiei fotovoltaice compuse din invertoare șir și este instalat între partea de ieșire AC a invertorului și punctul/sarcina de conectare la rețea. Este echipat cu întreruptoare de circuit de intrare, întreruptoare de circuit de ieșire, paratrăsnet AC și instrumente de monitorizare inteligente opționale (monitorizarea tensiunii sistemului, curentului, puterii, energiei electrice și alte semnale). Funcția sa principală este de a combina curenții de ieșire ai mai multor invertoare și de a proteja invertoarele de daune cauzate de conexiunea/sarcină la rețea de curent alternativ. Acesta servește ca punct de deconectare al ieșirii invertorului, îmbunătățește siguranța sistemului și protejează siguranța personalului de instalare și întreținere.

Note privind instalarea electrică a casetei de combinare

(1) Numai inginerii electrici profesioniști pot opera și conecta firele; operarea și cablarea trebuie să respecte standardele relevante ale țării și zonei locale;

(2) Înainte de a instalacutie combinatoare, utilizați un megaohmetru pentru a efectua testarea izolației pe componentele interne.

(3) Dispunerea și distanța dintre componentele din cutie trebuie să respecte prevederile reglementărilor relevante și ar trebui să asigure cerințele de punere în funcțiune, operare, întreținere, inspecție și funcționare în siguranță.

(4) Intrarea și ieșirea nu pot fi conectate invers.

(5) După conectarea cutiei de joncțiune de protecție împotriva trăsnetului PV la sistemul de generare a energiei PV, terminalul de împământare al cutiei de protecție împotriva trăsnetului trebuie conectat în mod fiabil la firul de împământare sau la bara colectoare de protecție împotriva trăsnetului.

(6) Când conectați cablurile externe, asigurați-vă că șuruburile sunt strânse pentru a preveni slăbirea cablului.

(7) În interiorul cutiei sau pe ușa dulapului trebuie fixate ferm o diagramă a sistemului care nu se decolorează și diagramele de cablare secundară necesare.

(8) Pentru cablare trebuie utilizate cabluri ignifuge. Acestea ar trebui să fie aranjate ordonat, frumos și instalate în siguranță pentru a asigura un contact bun.
