Înțelegerea întrerupătoarelor cu carcasă turnată (MCCB): „Gardienii” siguranței circuitelor electrice

În sistemele de distribuție a energiei de joasă tensiune, există un dispozitiv cheie care protejează în liniște siguranța circuitului -Întrerupător cu carcasă turnată(MCCB). Spre deosebire de motoarele mari care funcționează cu un vuiet sau instrumente de precizie care atrag atenția, MCCB a devenit un „gardian al siguranței” indispensabil în scenarii precum producția industrială, sistemele electrice de construcție și noile aplicații energetice, datorită capacităților sale puternice de protecție și adaptabilitatii largi. Astăzi, vom explora acest dispozitiv din mai multe dimensiuni pentru a descoperi secretele modului în care protejează siguranța circuitului.

I. Cunoașterea MCCB: ce sunt acestea și ce le face diferite?

În esență, un MCCB este un dispozitiv electric de protecție utilizat în sistemele de distribuție a energiei de joasă tensiune, cu rolul său principal de „gardian” al siguranței circuitelor. Din punct de vedere structural, constă în principal din carcase din plastic izolate de înaltă rezistență, contacte conductoare și unități de declanșare. Carcasa izolată nu numai că protejează componentele interne de interferențele externe, ci și previne eficient pericolele de șoc electric.

Mulți oameni confundă MCCB-urile cu cele mai comune întreruptoare de circuit în miniatură (MCB), dar există diferențe semnificative între cele două. În comparație cu MCB-urile, MCCB-urile au un curent nominal mai mare (de obicei, variind de la 63A la 1600A) și o capacitate de rupere mai mare, permițându-le să se ocupe de scenarii electrice de mare putere. De exemplu, MCB-urile sunt utilizate în mod obișnuit în prizele de uz casnic și în circuitele de iluminat, în timp ce MCCB-urile sunt mai bine bazate pe protecția motoarelor în atelierele din fabrică și în circuitele principale de distribuție a energiei în clădirile mari.

II. Dezvăluirea funcțiilor de bază: Cum protejează MCCB-urile siguranța circuitelor?

Valoarea de bază a MCCB constă în „protecție”, care poate fi împărțită în trei funcții cheie pentru a contracara riscurile de defecțiuni ale circuitului de diferite dimensiuni.

În primul rând este protecția la suprasarcină. Atunci când curentul dintr-un circuit depășește continuu curentul nominal al întreruptorului - cum ar fi atunci când mai multe dispozitive dintr-o fabrică pornesc simultan, provocând o sarcină excesivă - banda bimetală din interiorul întreruptorului se încălzește și se deformează din cauza efectului termic al curentului. Acest lucru declanșează apoi mecanismul de declanșare pentru a întrerupe rapid circuitul. Acest proces previne eficient arderea stratului izolator al firelor din cauza supraîncălzirii prelungite, oprind incendiile la sursă.

Al doilea este protecția la scurtcircuit. Un scurtcircuit este una dintre cele mai periculoase defecțiuni dintr-un circuit. Când apare, creșterea bruscă a curentului masiv poate arde echipamentele și poate provoca chiar explozii. În acest moment, intră în joc unitatea de declanșare electromagnetică a MCCB: forța electromagnetică puternică generată de curentul mare atrage rapid miezul de fier, conducând mecanismul de declanșare să întrerupă circuitul în milisecunde - ca o „frână de urgență” pentru circuit – minimizând pierderile de defecțiuni în cea mai mare măsură.

În plus, în funcție de nevoile diferitelor scenarii de aplicare, MCCB-urile pot fi echipate cu funcții de protecție suplimentare. De exemplu, adăugarea unui modul de curent rezidual permite protecția împotriva scurgerilor pentru a preveni șocurile electrice; instalarea unui modul de protecție la supratensiune/subtensiune protejează echipamentele de precizie de deteriorarea cauzată de anomalii de tensiune, demonstrând pe deplin flexibilitatea funcțiilor sale.

III. Parametri cheie: „Indicatori greu” pentru selectarea dispozitivului potrivit

Pentru a vă asigura că MCCB oferă o protecție optimă, selectarea parametrilor potriviți este crucială. Următorii parametri de bază determină în mod direct dacă un întrerupător poate fi adaptat la scenarii electrice specifice.

Curentul nominal (In) este un parametru fundamental, referitor la curentul maxim pe care îl poate transporta în mod continuu întrerupătorul. Trebuie să se potrivească cu precizie în funcție de puterea sarcinii. De exemplu, într-un sistem fotovoltaic (PV), curentul nominal al MCCB trebuie selectat pe baza curentului de ieșire al matricei fotovoltaice - nu trebuie să fie prea mic (pentru a evita declanșarea frecventă) și nici prea mare (pentru a preveni pierderea scopului său de protecție).

Capacitatea de întrerupere (Icu/Ics) este legată de capacitatea de tratare a defecțiunilor, referindu-se la curentul maxim de defect pe care întrerupătorul de circuit îl poate întrerupe în siguranță. La selectarea unui MCCB, este necesar să se ia în considerare valoarea calculată a curentului de scurtcircuit a sistemului de distribuție a energiei. Dacă capacitatea de întrerupere este insuficientă, întrerupătorul poate să nu întrerupă efectiv circuitul în timpul unei defecțiuni de scurtcircuit, ceea ce duce la accidente de siguranță mai grave.

Tensiunea nominală (Ue) trebuie să se potrivească cu nivelul de tensiune al circuitului. Evaluările comune includ 220V monofazat și 380V trifazat. O nepotrivire a tensiunii nu numai că va afecta funcționarea normală a întreruptorului, ci poate și deteriora componentele interne.

Curba de declanșare determină sensibilitatea protecției. Tipurile comune de curbe (B, C, D) sunt potrivite pentru diferite sarcini. De exemplu, Curba C este aplicabilă pentru iluminat și sarcini generale de putere, în timp ce Curba D - cu toleranță mai mare pentru curenții de aprindere - este mai potrivită pentru echipamente cu curenți de pornire mari, cum ar fi motoarele și compresoarele.

IV. Aplicații cu gamă largă: O „barieră de siguranță” de la industrie la viața de zi cu zi

Cu performanța sa excelentă, MCCB-urile sunt aplicate în aproape toate aspectele distribuției de energie de joasă tensiune.

În domeniul distribuției de energie industrială, MCCB-urile acționează ca „manageri de siguranță” în atelierele fabricii, oferind protecție la suprasarcină și la scurtcircuit pentru echipamente de mare putere, cum ar fi motoare, linii de producție și mașini-unelte mari, asigurându-se că procesele de producție nu sunt întrerupte de defecțiuni ale circuitului.

În sistemele electrice ale clădirilor – fie în centre comerciale, clădiri de birouri sau clădiri rezidențiale înalte – MCCB-urile sunt adesea folosite ca întrerupătoare principale în cutiile de distribuție sau întrerupătoare de protecție pentru distribuția energiei în podea. Acestea protejează siguranța electrică a întregii clădiri și previn întreruperile de curent la scară largă sau incendiile cauzate de defecțiunile circuitului local.

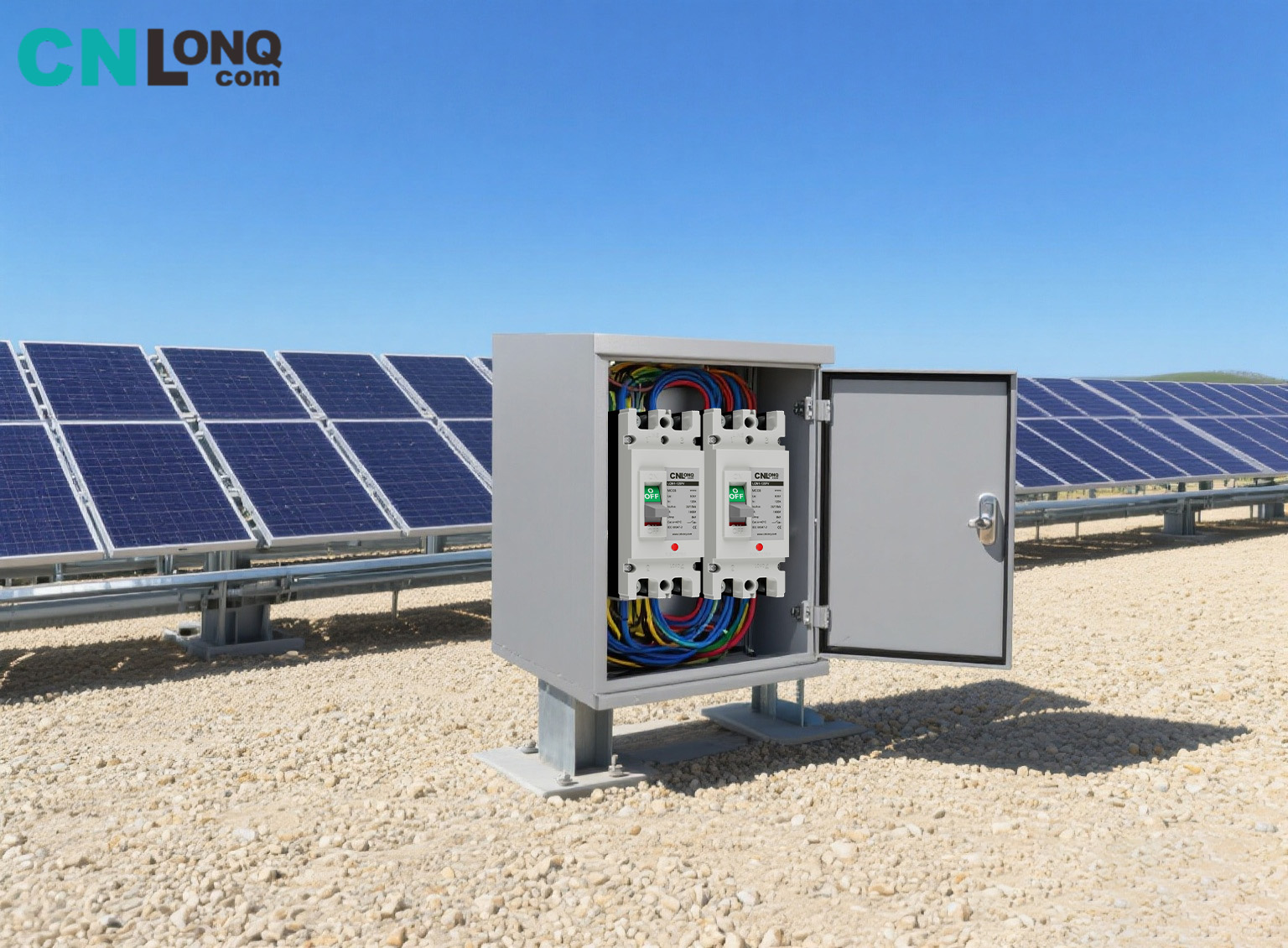

În noul sector energetic, rolul lor este la fel de critic. În sistemele fotovoltaice, MCCB-urile sunt instalate în cutii de combinare și pe partea invertorului pentru a proteja circuitele de ieșire ale marilor fotovoltaice; în sistemele de stocare a energiei, acestea protejează circuitele bateriilor, prevenind riscurile de siguranță, cum ar fi supraîncărcarea și scurtcircuitarea bateriilor și oferind protecție pentru aplicarea energiei curate.

Chiar și în scenariile civile de mare putere, cum ar fi vile și reședințe mari, MCCB-urile pot oferi protecție fiabilă pentru aparatele de uz casnic de mare putere, cum ar fi aparatele de aer condiționat centrale, încălzitoarele electrice de apă și sistemele de purificare a apei pentru întreaga casă, rezolvând problema curentului nominal insuficient în MCB-urile obișnuite.

V. Avantajele de bază: De ce sunt MCCB „alegerea preferată”?

În comparație cu alte dispozitive de protecție, MCCB-urile au avantaje distincte - un motiv cheie pentru aplicarea lor pe scară largă.

Adaptabilitatea puternică la mediu este un punct important. Carcasa din plastic izolată de înaltă rezistență poate rezista la medii dure, cum ar fi temperaturi ridicate, temperaturi scăzute, umiditate și radiații UV. Indiferent dacă se află în centrale fotovoltaice în aer liber sau în camere de distribuție de la subsol, MCCB-urile pot funcționa stabil și sunt mai puțin probabil să îmbătrânească sau să se defecteze din cauza factorilor de mediu.

Fiabilitatea ridicată se reflectă în precizia componentelor de bază. Piesele cheie, cum ar fi unitățile de declanșare, mențin o precizie stabilă și există un risc mic de funcționare greșită sau defecțiune a protecției în timpul utilizării pe termen lung, oferind protecție continuă pentru siguranța circuitului.

Operarea și întreținerea ușoară reduc pragul de utilizare. Cu o structură compactă și dimensiuni moderate, MCCB-urile pot fi integrate direct în diferite echipamente de distribuție a energiei fără unelte complexe în timpul instalării. Întreținerea zilnică necesită doar verificări regulate pentru deteriorarea carcasei sau cablaje slăbite și un test manual anual al „butonului de declanșare” — nu este necesară înlocuirea frecventă a componentelor, reducând semnificativ costurile de operare și întreținere.

În plus, o bună extindere permite MCCB-urilor să se adapteze nevoilor inteligente. Prin adăugarea de contacte auxiliare și module de alarmă, pot fi realizate funcții precum monitorizarea de la distanță și alarmarea defecțiunilor, îndeplinind cerințele de management inteligent în sistemele moderne de distribuție a energiei.

VI. Utilizare și întreținere: Asigurarea faptului că „Gardianul” funcționează pe termen lung

Pentru a ne asigura că MCCB-urile mențin performanța stabilă pe termen lung, utilizarea standardizată și întreținerea regulată sunt esențiale.

Este necesară respectarea strictă a standardelor de instalare. La cablare, bornele trebuie strânse pentru a evita supraîncălzirea cauzată de un contact slab; firele sub tensiune, firele neutre și firele de împământare trebuie conectate corect. Inversarea polarității poate face ca funcția de protecție să fie ineficientă, creând potențiale pericole de siguranță.

Întreținerea zilnică nu trebuie neglijată. Se recomandă să verificați fiecare trimestru dacă există deteriorări ale carcasei sau crăpături și bornele slăbite. În fiecare an, apăsați manual „butonul de deplasare” pentru a testa dacă funcția de protecție funcționează normal - dacă butonul nu reușește să declanșeze o declanșare, este necesară o inspecție sau o înlocuire în timp util.

În același timp, trebuie avute în vedere tabuurile de înlocuire: după o deplasare indusă de defecțiune, nu resetați întrerupătorul orbește. Mai întâi, identificați cauza defecțiunii (de exemplu, echipament supraîncărcat sau puncte de scurtcircuit din linie) și resetați-o numai după ce defecțiunea este rezolvată. Dacă întrerupătorul se declanșează în mod repetat sau carcasa este deteriorată, aceasta trebuie înlocuită cu promptitudine, chiar dacă nu există daune externe evidente — „funcționarea defectuoasă” nu este permisă, deoarece poate duce la accidente de siguranță din cauza îmbătrânirii echipamentului.

De la structura de bază la funcțiile de bază, de la selecția parametrilor la aplicarea practică, MCCB-urile construiesc o „barieră de siguranță” solidă pentru sistemele de distribuție a energiei de joasă tensiune. Înțelegerea și utilizarea lor corectă va asigura mai bine siguranța circuitului și va oferi un sprijin puternic pentru funcționarea stabilă a producției și a vieții de zi cu zi.
