Ghid cuprinzător pentru sistemele fotovoltaice solare: de la principii de lucru la componente cheie

Sistemele fotovoltaice solare (PV) sunt în creștere rapidă la nivel mondial ca o soluție cheie de energie curată. Cu toate acestea, mulți oameni nu sunt familiarizați cu modul în care funcționează și componentele lor critice. Acest articol oferă o analiză aprofundată a modului în care sistemele PV solare sunt structurate și funcționate, cu explicații detaliate ale echipamentelor cheie, cum ar fi cutii de combinație, protectoare peste/sub-tensiune, întrerupătoare de izolatoare, conectori solari, siguranțe și întreruperi de circuite de carcasă turnate (MCCBS).

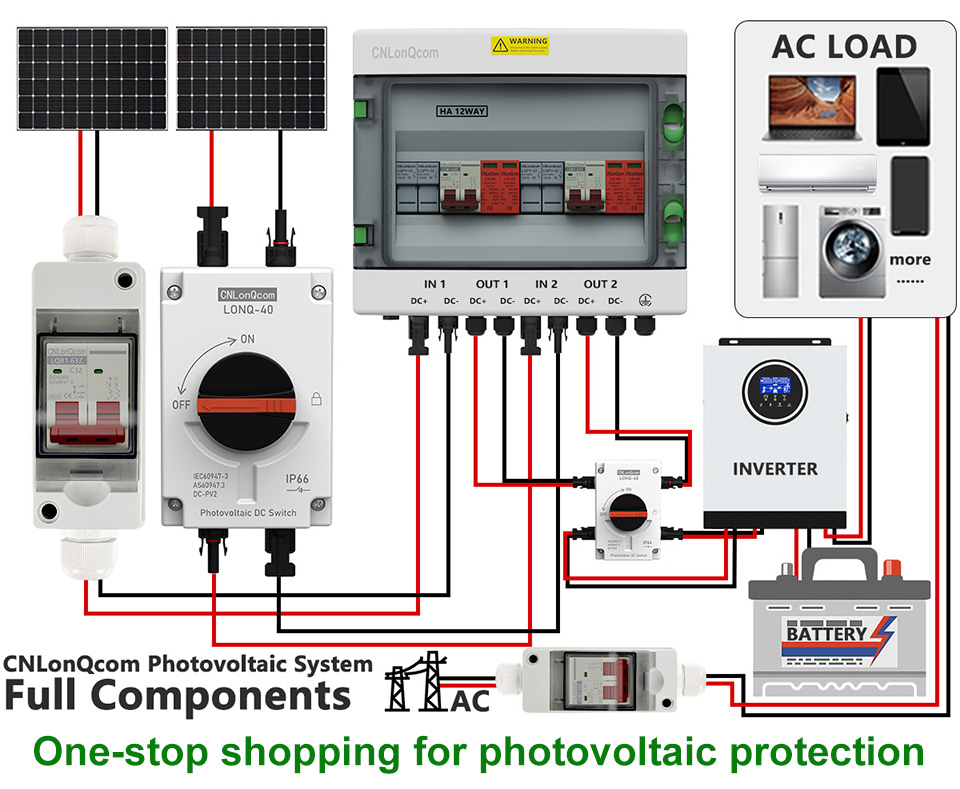

1. Cum este structurat un sistem fotovoltaic solar?

Obiectivul principal al unui sistem fotovoltaic solar este de a transforma lumina solară în electricitate și de a -l livra în siguranță în rețea sau depozitarea energiei. Un sistem complet include de obicei următoarele componente:

Panouri solare (module fotovoltaice) → absorb lumina solară și generează curent direct (DC)

Combiner Box (LQX/LQTSerie) → combină curenții din mai multe panouri solare

Invertor → convertește DC în curent alternativ (AC)

Dispozitive de distribuție și protecție a puterii (Siguranțe, întrerupătoare,Comutatoare de izolatoretc.) → asigură siguranța sistemului

Sistem de stocare a energiei (opțional) → stochează excesul de energie electrică (de exemplu, baterii cu litiu)

Grilă sau încărcare → furnizează energie pentru case, întreprinderi sau grilă

2. Cum funcționează un sistem fotovoltaic solar?

(1) efect fotovoltaic și generarea de energie

Lumina soarelui lovește panourile solare (module PV), iar materialul semiconductor de siliciu absoarbe fotoni, generând curent direct (DC).

Un singur panou produce de obicei 30V-50V (DC), cu curent în funcție de intensitatea luminii solare și de eficiența panoului.

(2) Combinarea curentului (cutia combinator)

Mai multe panouri sunt conectate în serie sau paralel, iar curentul combinat curge într -o cutie de combinație fotovoltaică pentru gestionarea centralizată.

Cutia Combiner include siguranțe, protecție împotriva supratensiunii (SPD) și monitorizare curentă pentru a preveni supraîncărcările sau scurtcircuitele.

(3) DC DC PUTERE DISTRIBUȚIE ȘI PROTECȚIE (Siguranțe, întrerupătoare de izolator, MCCBS)

Siguranță (seria LQPV-32): previne curentul excesiv de la echipamentele dăunătoare.

Comutator izolator (seria LONQ-40): deconectează manual circuitele pentru întreținere.

Breaker de circuit de carcasă turnat (seria LQM1/M3): oferă o protecție de suprasarcină și scurtcircuit (de exemplu, 1000V MCCB-uri evaluate cu curent continuu).

(4) Conversia invertorului (DC → AC)

DC Power intră în invertor, transformându -l în 220V/380V AC pentru uz casnic sau industrial.

Sistemele legate de grilă alimentează excesul de putere înapoi la grilă, în timp ce sistemele off-grid îl depozitează în baterii.

(5) Protecție peste/sub-tensiune (seria AVP 2P/4P)

Când tensiunea rețelei fluctuează, protectorul de peste/sub-tensiune taie automat energia pentru a preveni deteriorarea echipamentelor.

(6) Cablare și conexiuni (conectori solari)

Conectorii solari MC4 sunt standardul industriei, asigurând transmisia rezistentă la apă, rezistentă la coroziune și cu curent ridicat (de exemplu, 30A/1000V).

3. Componentele cheie ale unui sistem fotovoltaic solar

(1) Cutie Combiner PV

Funcție: combină mai multe șiruri de panou solar și oferă protecție.

Componente cheie:

Siguranțe (protecție la supracurent)

Dispozitiv de protecție împotriva supratensiunii(SPD) (Protecția Lightning)

Monitorizarea curentului/tensiunii (caracteristici inteligente opționale)

(2) Protector de peste/sub-tensiune (OVP/UVP)

Funcție: Monitorizează tensiunea grilei și deconectează puterea dacă tensiunea este prea mare (> 270V AC) sau prea mică (<170V AC).

(3) comutator de izolatoare DC

Funcție: deconectează manual circuitele DC pentru întreținere în siguranță.

Tipuri comune:

Comutatoare de izolator rotativ (potrivit pentru utilizare în aer liber)

Izolatoare de tip întrerupător (cu protecție integrată)

(4) conectori solari (standard MC4)

Caracteristici cheie:

Toleranță impermeabilă, rezistentă la UV, la temperatură ridicată

Curent evaluat: 30a

Tensiune nominală: 1000V DC

(5) Siguranțe PV (seria GPV/GR)

Funcție: protejează tablourile PV de scurtcircuite și supraîncărcări.

Diferențe față de siguranțele standard:

Evaluare de înaltă tensiune (DC 1000V+)

Capacitate ridicată de rupere (poate întrerupe curenții mari de defecțiune)

(6) întrerupătorul de carcasă turnat (MCCB pentru solar)

Funcție: Oferă protecție de suprasarcină și scurtcircuit pentru sistemele DC.

Specificații tipice:

Tensiune nominală: DC 1000V

Curent evaluat: 32A-250A

4. Aplicații ale sistemelor fotovoltaice solare

Solar rezidențial pe acoperiș (5KW-10KW, cu depozitare)

Fabrici PV comerciale și industriale (50KW-1MW, legată de grilă)

Sisteme solare off-grid (zone îndepărtate, bazate pe baterie)

Agrivoltaics (integrare solară + agricultură)

5. Tendințe viitoare: sisteme solare mai inteligente și mai eficiente

Monitorizare inteligentă: Urmărirea în timp real prin intermediul aplicațiilor mobile (de exemplu, generarea de energie, alerte de eroare).

Integrare solară + stocare: sisteme hibride precum Tesla Powerwall.

Microinverter: optimizează fiecare panou individual pentru o eficiență mai mare.

Concluzie

Sistemele fotovoltaice solare funcționează prin procesul de module fotovoltaice → Cutie Combiner → Inverter → Distribuție de putere → Grilă/Depozitare, cu componente critice precum cutii de combinație, siguranțe, întrerupătoare de izolator, conectori și MCCBS asigurând performanțe eficiente, sigure și stabile.

Dacă aveți în vedere o instalație solară, alegeți componente fotovoltaice de înaltă calitate CNLONQCOM + dispozitive de protecție profesională pentru a maximiza durata de viață a sistemului și eficiența generarii de energie!

🔋 Să discutăm: Ce aspect al sistemelor fotovoltaice solare vă interesează cel mai mult?
