Caseta Combiner PV: Ghid complet pentru componente și instalare

În primul rând, care este cutia de joncțiune fotovoltaică?

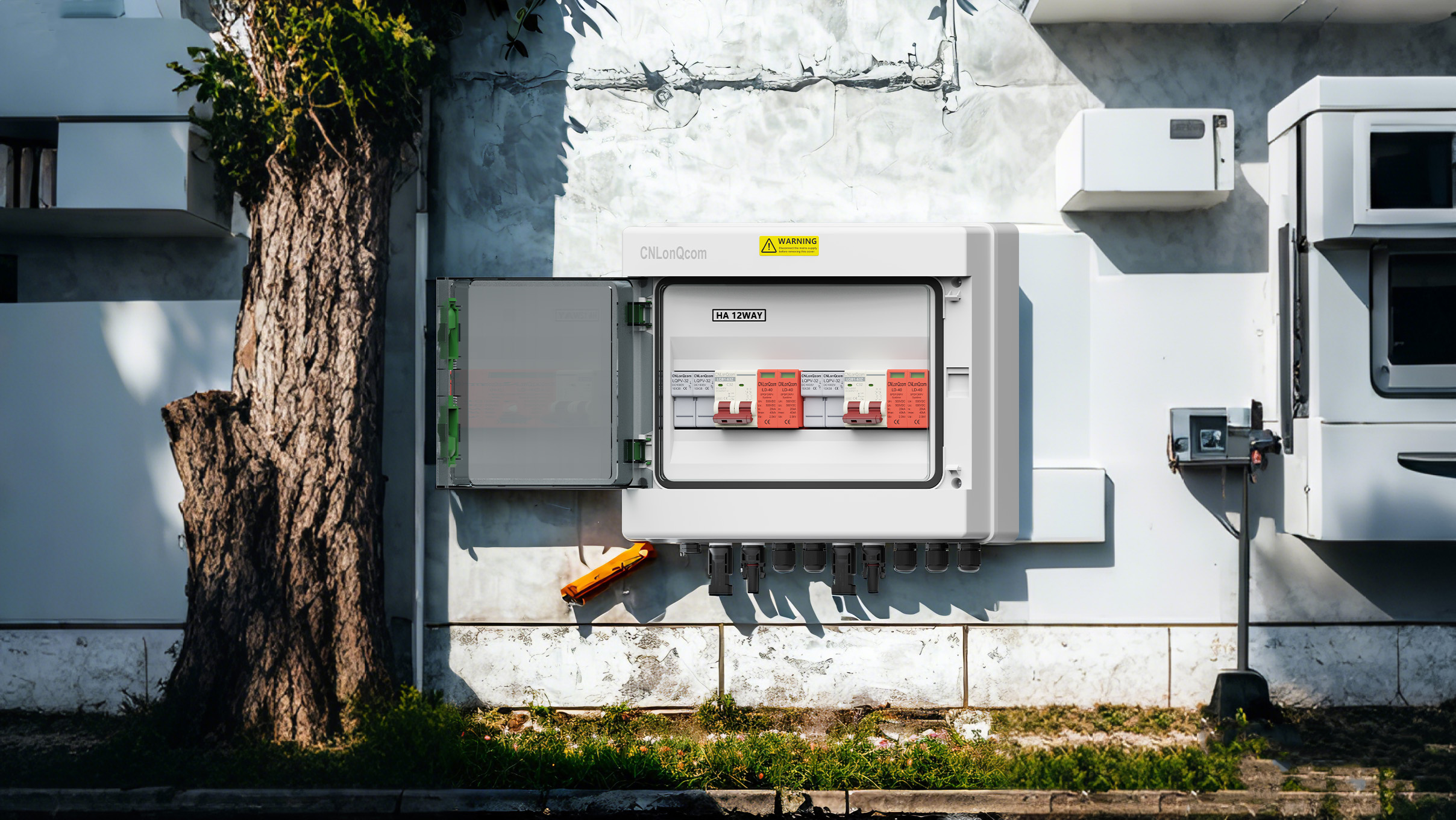

PV Combiner Box(Caseta PV Combiner) este echipamentul electric cheie al sistemului de generare a energiei solare, utilizat în principal pentru curentul direct centralizat al seriei fotovoltaice și oferă supracurent, protecție fulger și alte funcții de protecție pentru a asigura funcționarea sigură și eficientă a centralei.

În al doilea rând, compoziția casetei de joncțiune fotovoltaică

Componente de bază:

Terminal de intrare: Conectați mai multe module fotovoltaice (de exemplu, 6-16 module PV, fiecare suport 10a-15a).

Siguranțe/întrerupătoare: Protejați fiecare șir de daune supracurente (în mod obișnuit specificațiile DC1000V/20A).

Modul de protecție a fulgerului: Protector de supratensiune SPD (capacitate de descărcare 40KA).

Piese auxiliare:

Comutator de izolare DC: Circuitul tăiat de urgență.

Carcasă impermeabilă: gradul de protecție IP65, potrivit pentru mediul în aer liber.

În al treilea rând, pașii de instalare și cablare

1. Pregătirea înainte de instalare:

Confirmați poziția de instalare (aproape de tabloul fotovoltaic și departe de lumina directă a soarelui).

Verificați terminalul măcinat al recipientului (rezistență la sol ≤4Ω).

2. Procesul de cablare:

Intrare șir de grup:

Conectați terminalul corespunzător prin polaritate (+/-) pentru a vă asigura că tensiunea fiecărui terminal este consecventă.

Asigurați conectorul MC4 pentru a preveni încălzirea virtuală.

Capătul de ieșire:

Conectați-vă la terminalul de intrare DC al invertorului (zona de secțiune transversală a cablului ≥4mm²).

Înteinerea protecției fulgerului:

Cablul de sol SPD (≥6mm²) se conectează la bara de sol.

3. Test de putere:

Măsurați tensiunea circuitului deschis (potriviți intervalul de intrare al invertorului).

Verificați dacă datele de monitorizare inteligente sunt transmise corect.

4. Precauții

Specificații de siguranță:

Purtați mănuși de izolație în timpul funcționării. Nu lucrați cu Live.

Dacă partea DC are o tensiune înaltă (600V până la 1500V), trebuie să setați o etichetă de avertizare.

Sugestii de întreținere:

Curățați caseta în mod regulat și bifați starea siguranței.

Testați eficacitatea modulului SPD înainte de sezonul furtunii.

Cinci, sugestii de selecție

În funcție de dimensiunea centralei:

Gospodărie mică: 6-8 intrare, funcție de protecție de bază integrată.

Centrală industrială și comercială: 12-16, cu monitorizare inteligentă și comunicare la distanță.

Alegeți casetele de autobuz certificate TUV/IEC, cum ar fi produsele din seria CNLONQCOM, pentru a vă asigura 25 de ani de protecție pe termen lung!

Cutia de joncțiune fotovoltaică este „butucul de siguranță” al centralei, iar instalarea și întreținerea corectă poate îmbunătăți semnificativ eficiența generarii de energie. Dacă aveți nevoie de recomandări specifice de model sau soluții tehnice, vă rugăm să nu ezitați să consultați CNLONQCOM!
