„Poarta de siguranță” în sistemele fotovoltaice: rolul critic al întrerupătorilor de deconectare

În „familia” sistemelor fotovoltaice de generare a energiei electrice, există un păzitor tăcut - comutatorul de deconectare. Deși necorespunzător, această componentă este crucială pentru asigurarea funcționării în siguranță a sistemului. Să explorăm importanța acestui „tutore de siguranță” vital.

Deconectați întrerupătorul: Poarta de siguranță a sistemelor de alimentare

Un comutator de deconectare, după cum sugerează și numele, este un dispozitiv de comutare utilizat pentru a izola circuitele. Caracteristicile sale cheie includ:

(1) Puncte de rupere vizibile

(2) Fără capacitate de extindere a arcului (strict interzisă pentru funcționarea încărcăturii)

(3) Funcția primară de asigurare a protecției împotriva izolării electrice

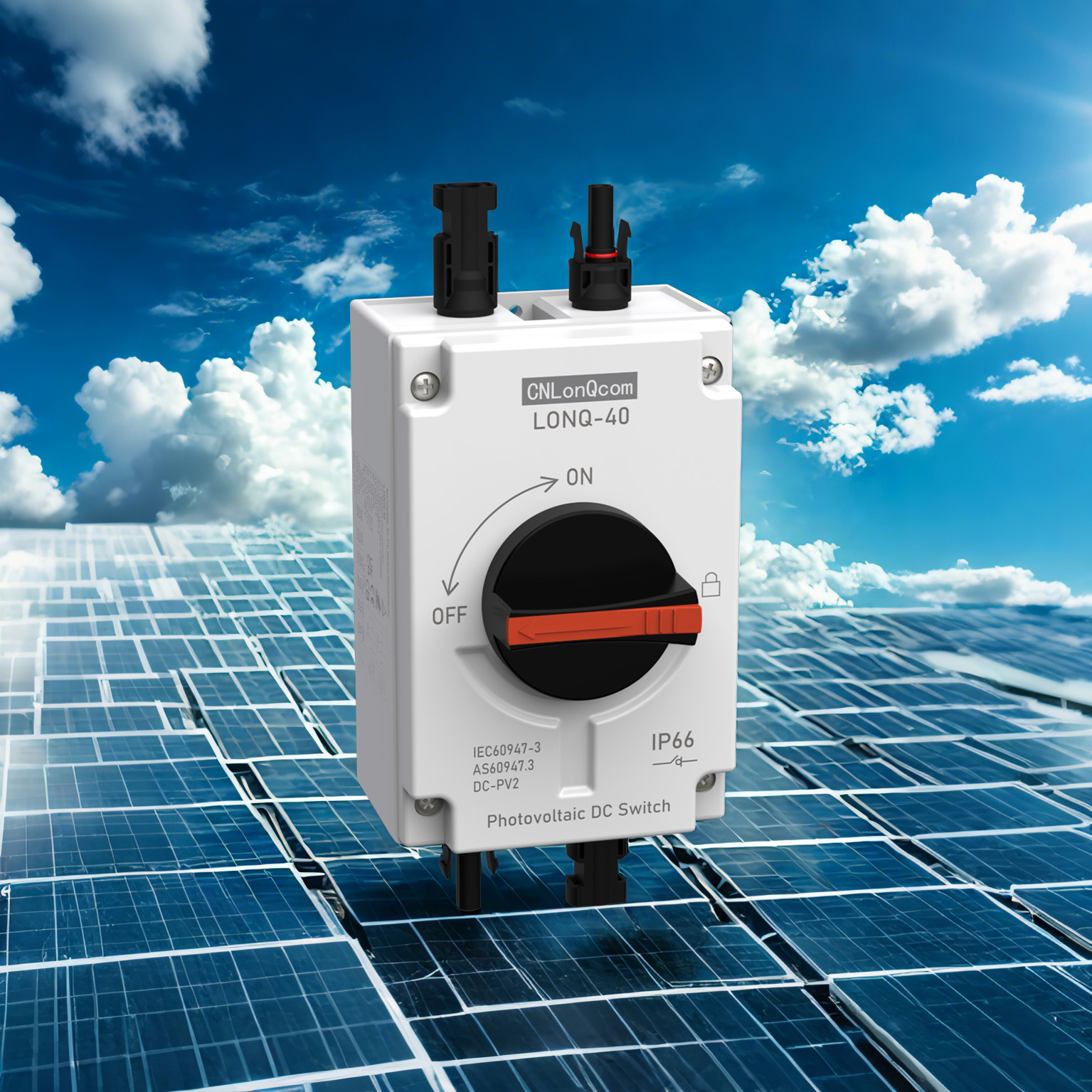

Caracteristici speciale ale întrerupătorilor de deconectare PV

Sistemele fotovoltaice necesită întrerupătoare de deconectare specializate care diferă semnificativ de întrerupătoarele convenționale:

Design specific DC:

Sistemele PV generează curent direct, în care arcurile DC sunt mai dificil de stins decât arcurile AC, necesitând considerente speciale de proiectare.

Evaluări mai mari de tensiune:

În timp ce sistemele de curent alternativă de gospodărie funcționează la 220V, sistemele fotovoltaice pot ajunge la 600V sau chiar 1500V.

Protecție dublă:

De obicei, necesită o deconectare simultană a poli pozitivi și negativi pentru a asigura o izolare completă.

Rezistența la vreme:

Dispune de carcase impermeabile IP67 pentru a rezista la medii exterioare dure, cu materiale PA care rezistă efectiv la radiațiile UV, la temperaturi ridicate și la umiditate.

Patru motive esențiale pentru instalarea întrerupătoarelor de deconectare în sistemele fotovoltaice

(1) Cerința de întreținere a siguranței:

Modulele PV generează continuu putere atunci când sunt expuse la lumină, ceea ce face ca întrerupătoarele de deconectare să fie esențiale pentru izolarea completă a puterii.

(2) Protecție împotriva arcului DC:

Comutatoarele de deconectare profesională pot controla durata arcului în 2ms.

(3) Nevoile de întreținere a sistemului:

Întreținerea invertorului și operațiunile de extindere a sistemului necesită o izolare completă garantată a puterii.

(4) Mandat de reglementare:

Standarde internaționale precum IEC 60947-3 necesită în mod explicit instalarea.

Standarde de instalare profesională

(1) Cerințe de locație a instalării:

Terminalul de intrare DC al invertoarelor (obligatoriu)

Terminalul de ieșire al cutiilor Combiner (recomandat)

În termen de ≤3 metri de invertoare (cerință standard)

(2) Proces de instalare standardizat:

① Confirmați puterea completă a sistemului

② Selectați locații de instalare bine ventilate

③ Implementați instalarea verticală (înclinare ≤5 °)

④ Folosiți conectori MC4 specifici PV

⑤ Strângeți terminalele la cuplul specificat (de obicei 4-5n · m)

⑥ Instalați inele de etanșare rezistente la praf și impermeabile

Considerații privind operațiunile de siguranță

(1) Standarde de funcționare:

Trebuie să folosească instrumente izolate

Purtați mănuși izolate de 1000V în timpul funcționării

Deconectați partea AC înainte de partea DC

(2) Cerințe de întreținere:

Teste lunare de funcționare mecanică

Inspecții de condiție de contact trimestrială

Măsurători anuale de rezistență la contact (<50mΩ)

(3) Criterii de selecție:

Evaluare de tensiune ≥1.25 × tensiune a sistemului

Evaluarea curentă ≥1.56 × ISC

Trebuie să aibă certificare TUV/UL/VDE

Întrebări frecvente

Î: În schimb, pot fi utilizate întrerupătoare obișnuite?

R: Absolut nu! Întrerupătoarele convenționale nu pot întrerupe în mod fiabil curentul DC și pot provoca cu ușurință defecțiuni ale arcului.

Î: Întrerupătoarele de deconectare au nevoie de funcționare zilnică?

R: Nu. Acestea servesc în primul rând ca dispozitive de rezervă pentru siguranță și ar trebui să fie operate numai atunci când este necesar.

Î: Câte comutatoare de deconectare are nevoie de un sistem?

R: la minimum, unul la intrarea invertorului; Sisteme mai mari ar trebui să le adauge la cutii de combinație.

Concluzie

Întrerupătoarele de deconectare PV funcționează precum siguranțele gospodărești- inconfundabil în funcționarea zilnică, dar potențial de economisire a vieții și a proprietăților în momentele critice. Trei elemente sunt indispensabile: produse de calitate, instalare standardizată și inspecții periodice. Amintiți -vă: în sistemele fotovoltaice, siguranța trebuie să vină întotdeauna mai întâi!

Pentru aceste sisteme fotovoltaice de planificare sau cu probleme de siguranță cu privire la instalațiile existente, CNLONQCOM oferă consultări de experți pentru a -ți echipa sistemul cu „porți de siguranță” fiabile. Utilizarea sigură a energiei electrice începe cu alegerea comutatorului de deconectare potrivit!
