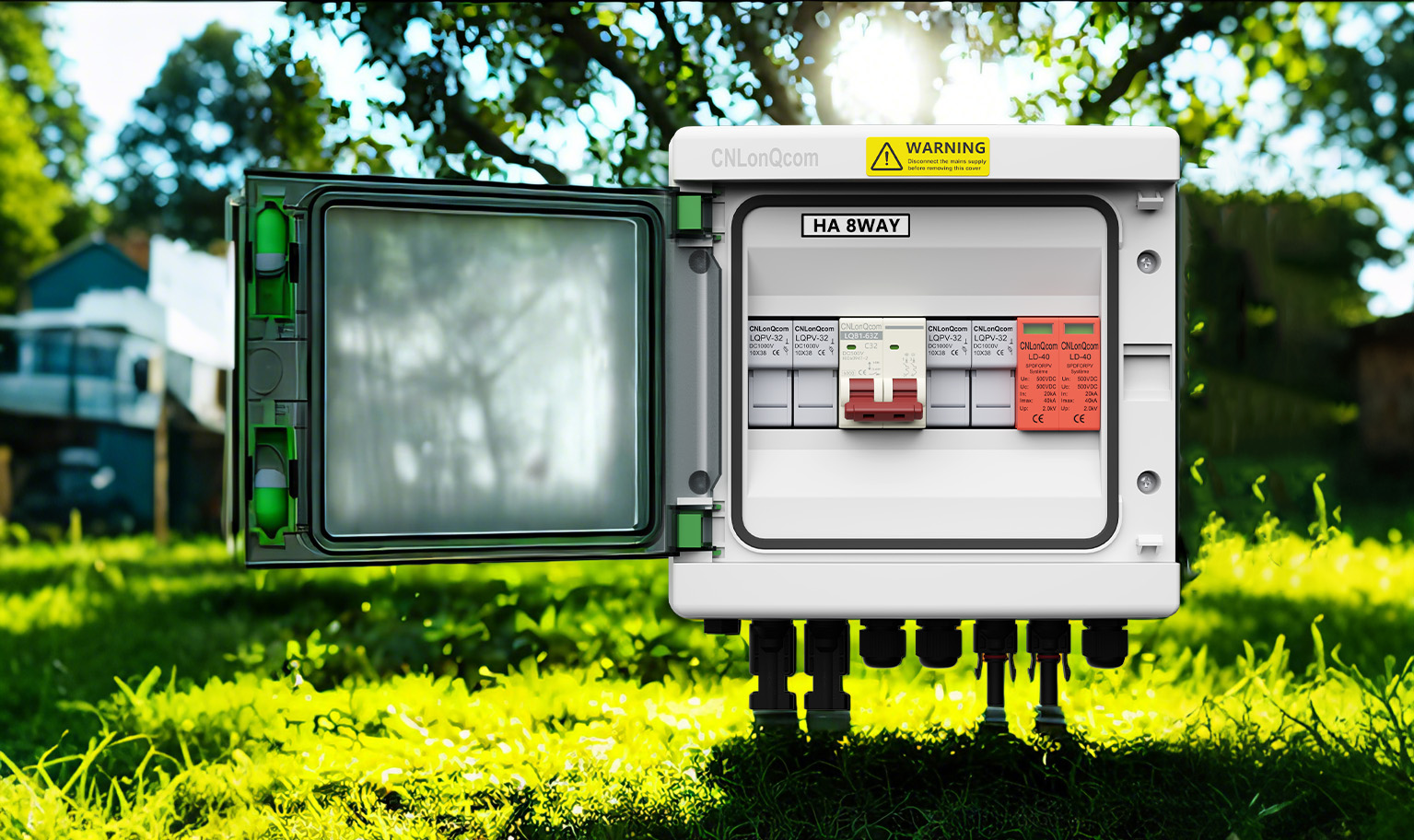

PV Combiner Box: „Dispeceratul de putere” al sistemelor solare

Cutia Combiner PV este una dintre componentele cheie dintr -un sistem fotovoltaic solar. Este utilizat în principal pentru a aduna curentul din mai multe șiruri de PV și pentru a -l transmite printr -un singur cablu principal către invertor. Acesta servește nu numai ca un „hub” pentru distribuția puterii, dar joacă un rol crucial în protejarea siguranței sistemului.

1. Funcțiile principale ale unei cutii de combinație fotovoltaică

(1) Colecția curentă

Combină curentul din mai multe șiruri de PV, reducând numărul de cabluri și simplificând structura sistemului.

(2) Protecția supracurentului

Utilizează siguranțe (LQPV-32/LQPV-32X) sau întrerupătoare (LQB1-63Z/12z) pentru a preveni deteriorarea cauzată de supracurent sau de scurtcircuite.

(3) Protecția fulgerului

Echipat cu dispozitive de protecție pentru supratensiune încorporate (LD-40 2p/3p) pentru a preveni deteriorarea atacurilor fulgerului.

(4) Funcția de monitorizare

Monitorizează parametrii precum curent și tensiune în timp real, ajutând utilizatorii să înțeleagă starea operațională a sistemului.

2. Componentele principale ale unei cutii de combinație fotovoltaică

(1) siguranțe (LQPV-32/LQPV-32X) sau întrerupătoare de circuit (LQB1-63Z/12z)

Folosit pentru protecția supracurentului, tăierea automată a circuitului atunci când curentul depășește valoarea nominală.

(2) Surge Detective Dispozitive (LD-40 2p/3P)

Preveniți deteriorarea atacurilor fulgerului sau a creșterii tensiunii.

(3) diode de izolare (MC4-Diode)

Preveniți fluxul de curent invers, protejând modulele fotovoltaice.

(4) Dispozitive de monitorizare

Monitorizați parametrii precum curentul, tensiunea și puterea. Unele cutii de combinație de înaltă calitate acceptă, de asemenea, monitorizarea la distanță.

3. Cum să alegeți o cutie de combinație fotovoltaică?

(1) Numărul de intrări

Alegeți pe baza numărului de șiruri fotovoltaice, cum ar fi 2 căi, 5 căi etc.

(2) curent și tensiune nominală

Potriviți cerințele curente și de tensiune ale sistemului.

(3) rating de protecție

Alegeți un produs cu un IP65 sau rating mai mare pentru a rezista la condiții exterioare, cum ar fi vânt și ploaie.

4. Cum se instalează o cutie de combinație fotovoltaică

(1) Găsiți o locație bine ventilată și ușor accesibilă pentru a monta cutia Combiner.

(2) Conectați firul de împământare pentru a asigura siguranța.

(3) Conectați cablurile de șir de PV la caseta Combiner și conectați -le la siguranțe sau întrerupătoare.

(4) Conectați cablul principal la invertor.

(5) Verificați toate conexiunile și testați funcționarea sistemului.

5. Întreținere regulată pentru cutia Combiner

(1) Verificați dacă siguranțele sau întreruptoarele funcționează corect.

(2) Curățați praful și resturile pentru a asigura o disipare adecvată a căldurii.

(3) Inspectați conexiunile prin cablu pentru slăbiciune sau coroziune.

(4) Testează starea dispozitivelor de protecție la supratensiune.

Sub utilizare și întreținere normală, o cutie de combinație fotovoltaică de înaltă calitate poate dura 10-20 de ani. Cu toate acestea, durata de viață reală depinde de condițiile de mediu (de exemplu, temperatura, umiditatea) și practicile de întreținere.

6. Siguranță ridicată a cutiilor Combiner PV

Cutiile de combinație fotovoltaică de înaltă calitate prezintă o protecție la supracurent, protecție împotriva trăsnetului și proiecte impermeabile, asigurând o siguranță ridicată. Cu toate acestea, produsele de calitate scăzută sau instalarea necorespunzătoare pot duce la incendii sau deteriorarea echipamentelor. Prin urmare, este esențial să alegeți un producător de renume precum CNLONQCOM. Cu zece ani de experiență în industria fotovoltaică, oferim tehnologie avansată și servicii post-vânzare fiabile pentru a vă proteja siguranța electrică.

Concluzie

Deși casetele de combinație fotovoltaice pot să nu fie la fel de vizibile ca modulele fotovoltaice sau invertoarele, ele joacă un rol indispensabil în sistem. Indiferent dacă este un sistem mic de acoperiș pentru case sau o centrală solară pe scară largă, cutia combinator este crucială pentru a asigura transmiterea eficientă a energiei electrice și funcționarea sigură.

Alegeți Cnlonqcom pentru fiabilitate și liniște sufletească! Să lucrăm împreună pentru a proteja viitorul energiei verzi!
